Элементы дисплея панели управления

1. Каналы памяти (1...5) и индикатор дистанционного управления (отображается при использовании пульта дистанционного управления горелки для переключения каналов памяти)

>> Более подробная информация приведена в разделе Каналы памяти.

2. Индикаторы предупреждений и предостережений и индикатор VRD (устройство снижения напряжения)

>> Более подробная информация приведена в разделе Индикаторы предупреждений и ошибок.

>> Функция устройства снижения напряжения (VRD) используется только в режимах сварки MMA и строжки, и только если эта функция включена на сварочном оборудовании. Более подробная информация приведена в разделе Устройство снижения напряжения (VRD).

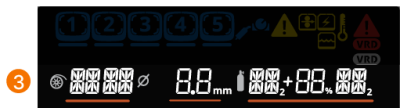

3. Материал присадочной проволоки, диаметр и настройки защитного газа

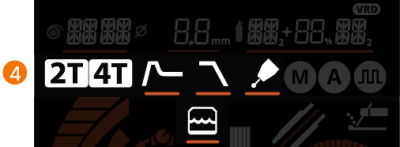

4. Логика кнопки горелки, горячий старт, заварка кратера, ток после окончания сварки и индикаторы водяного охлаждения

5. Индикаторы сварочного процесса MIG

	Автоматическая сварка MIG (1-MIG)
	Импульсная сварка MIG
	Ручная сварка MIG

6. Индикатор блокировки настроек и предохранительная блокировка (при включенной блокировке безопасности на дисплее также отображается надпись «LOCKED»).

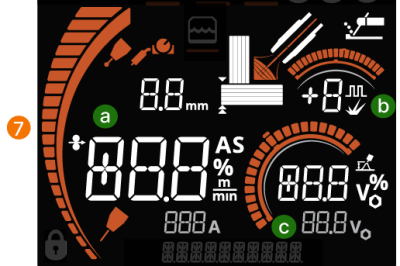

7. Основные параметры сварки:

Регулировка скорости подачи проволоки и индикаторы толщины материала и дистанционного управления (когда пульт дистанционного управления горелки используется для регулировки параметров сварки).

Регулировка динамики или импульса

Напряжение или точная настройка напряжения

Значок MMA (когда выбран режим MMA)

Значок строжки (когда выбран режим строжки).

8. Индикаторы напряжения дуги и напряжения на зажимах (напряжение дуги — слева, напряжение на зажимах — справа).

9. Информационная строка

Следующие параметры и настройки отображаются в виде текста:

- Отображение номера версии (активируется нажатием любой кнопки во время запуска)

- «FAILED»: При возникновении ошибки при сохранении канала памяти

- «FACT. RESET»: Сброс до зав. парам.

- «LOCKED»: При включении предохранительного замка

- «HOT START»: При настройке горячего старта (в дополнение к значку горячего старта)

- «CRATER FILL»: При настройке заварки кратера (в дополнение к значку заварки кратера)

- «POST CURR.»: При настройке тока после окончания сварки (в дополнение к значку тока после окончания сварки)

- «POST GAS»: При регулировке подачи газа после сварки

- «VOLT. ARC / VOLT. TERM»: При выборе отображения напряжения дуги («VOLT. ARC») или напряжения на зажимах («VOLT. TERM») во время и в течение короткого времени после сварки

- Длина присадочной проволоки, подаваемой с помощью кнопки протяжки проволоки

Более подробную информацию о параметрах сварки для каждого сварочного процесса см. в разделе Основные параметры сварки.

Здесь также можно найти пояснения к символам панели управления X3: Краткое описание символов и значков панели управления X3.
