Источник питания X3 с блоком охлаждения
В этом разделе описана структура источников питания X3 с блоком охлаждения. Блок охлаждения интегрирован с источником питания в варианте системы с водяным охлаждением.

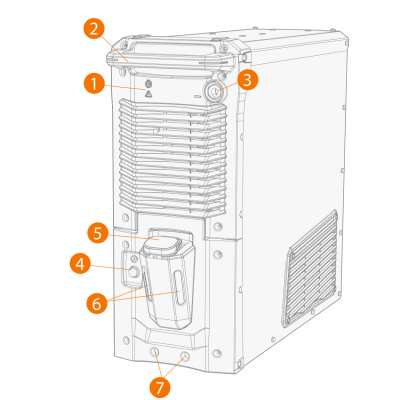

Вид спереди:
• Индикатор включения/выключения питания: Индикатор горит зеленым, когда устройство включено.
• Индикатор предупреждения: При перегреве светодиод горит желтым.
|
2.
|
Ручка (не предназначена для механического подъема) |
|
3.
|
Разъем кабеля заземления, отрицательный полюс (–) |
|
4.
|
Кнопка циркуляции охлаждающей жидкости |
>> При удержании кнопки в нажатом состоянии включается насос, и охлаждающая жидкость циркулирует по системе. После отпускания кнопки насос выключается.
|
5.
|
Крышка контейнера блока охлаждения |
|
6.
|
Индикатор уровня охлаждающей жидкости |
|
7.
|
Передний интерфейс блокировки (блокировка на опции тележки) |

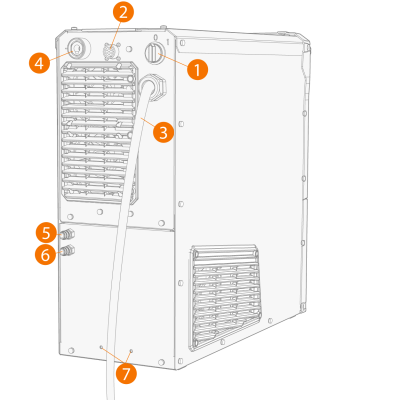

Вид сзади:
|
2.
|
Разъем кабеля управления |
|
4.
|
Разъем кабеля сварочного тока, положительный полюс (+) |
|
5.
|
Входной/выходной соединитель охлаждающей жидкости (с цветовой маркировкой) |
|
6.
|
Входной/выходной соединитель охлаждающей жидкости (с цветовой маркировкой) |
>> Для фиксации на верхней части опции тележки.
