Источник питания X3
В этом разделе описана структура источников питания X3 без блока охлаждения.

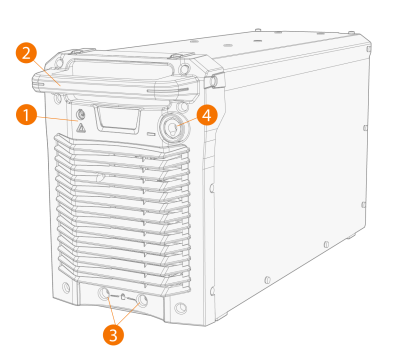

Вид спереди:
| 1. | Панель индикаторов |
• Индикатор включения/выключения питания: Индикатор горит зеленым, когда устройство включено.
• Индикатор предупреждения: При перегреве светодиод горит желтым.
| 2. | Ручка (не предназначена для механического подъема) |
| 3. | Передний узел фиксации |
>> Для фиксации на верхней части опции тележки.
| 4. | Разъем кабеля заземления, отрицательный полюс (–) |

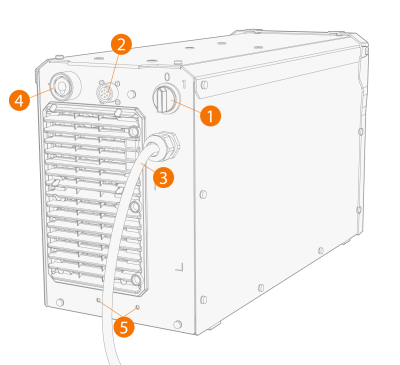

Вид сзади:
| 1. | Переключатель питания |
| 2. | Разъем кабеля управления |
| 3. | Сетевой кабель |
| 4. | Разъем кабеля сварочного тока, положительный полюс (+) |
| 5. | Задний узел фиксации |
>> Для фиксации на верхней части опции тележки.
