Uso do controle remoto HR53

Quando conectado, o controle remoto HR53 está automaticamente em uso.

Com o controle remoto opcional HR53, é possível selecionar canais de memória e ajustar a velocidade de avanço do arame, a corrente de soldagem, a tensão de soldagem ou o ajuste fino da tensão, dependendo do processo de soldagem utilizado.

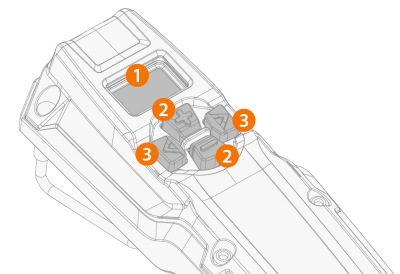

1. Visor LCD

>>  Exibe o parâmetro ajustado e notifica se há algum erro ("Err") no sistema de soldagem.

2. Botões mais/menos (+/-)

>>  Altera o valor do parâmetro.

3. Botões de seta para a esquerda/direita

>>  Altera entre parâmetros/visualizações ajustáveis.

Itens do visor do controle remoto

a. Informações do processo e/ou do canal de memória selecionado (o processo é indicado com uma única letra: M = MIG/MAG, S = MMA, G = goivagem)
b. MIG/MAG: Velocidade de avanço do arame e símbolos de ajuste fino
c. Valor do parâmetro ajustado (ou indicador de erro)
d. Unidade de parâmetro ajustado

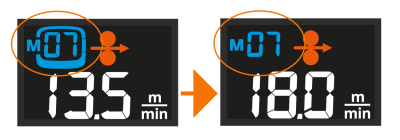

Quando o parâmetro é ajustado com o controle remoto e o valor do parâmetro não reflete mais aquele salvo no canal de memória selecionado, isso é indicado no visor, mostrando apenas o número do canal de memória sem a caixa de canal ao seu redor (apenas MIG/MAG):

Visualizações do controle remoto e operação

Alterne entre as visualizações pressionando os botões de seta para a esquerda/direita.

• Visualização do canal de memória (apenas MIG/MAG): O canal de memória é alterado pressionando os botões +/-. Manter pressionado um botão +/- rola os valores dos parâmetros mais rápido.
• Visualização de seleção de processo: Permite selecionar entre soldagem MIG/MAG, soldagem MMA e goivagem.
• Visualização da alimentação de soldagem: dependendo do processo de soldagem usado, a velocidade ou a corrente de avanço do arame é ajustada pressionando os botões +/-. Manter pressionado um botão +/- rola os valores dos parâmetros mais rápido.
• Visualização de tensão / ajuste fino: dependendo do processo de soldagem usado, a tensão ou o parâmetro específico do processo de soldagem é ajustado pressionando os botões +/-. Pressionar longamente o botão +/- rola os valores dos parâmetros mais rapidamente. Pressionar longamente o botão de seta para a direita alterna entre diferentes conjuntos de parâmetros, conforme aplicável.
• Trava de segurança: Ao pressionar os botões de seta para a esquerda/direita simultaneamente por 2 segundos, a trava de segurança do equipamento pode ser ativada e desativada.

Manter pressionado o botão de seta para a esquerda salva os parâmetros ajustados no canal atualmente selecionado.

As fontes de alimentação X3 podem ser usadas para soldagem MMA e goivagem a arco de carbono também sem um alimentador de arame. O controle remoto HR53 é necessário para esse uso autônomo.
Quando um controle remoto da tocha de soldagem MIG é utilizado para selecionar um canal de memória ou ajustar a velocidade de avanço do arame, a função correspondente é desactivada no controle remoto HR53.
