Atualização via USB

O firmware do X3 FastMig pode ser atualizado para uma versão mais recente (quando disponível) usando um cartão de memória USB.

Só pode haver um arquivo ZIP no pendrive USB inserido no sistema de soldagem de cada vez. Esse arquivo ZIP deve ser um pacote de atualização de firmware dedicado a esse sistema de soldagem.

Para obter mais informações sobre atualizações de firmware e sua disponibilidade, entre em contato com o representante local da Kemppi.

Quando aplicável, a função do dispositivo de redução da tensão (VRD) é ativada seguindo o mesmo procedimento de atualização USB.

Para garantir uma operação de atualização segura, ligue o equipamento de soldagem assim que o cartão de memória USB for conectado e apenas para que o processo de atualização seja concluído. Também é aconselhável remover o arame de enchimento e desconectar a tocha de soldagem antes da atualização.

Ferramentas necessárias:

T20

Alimentador de arame X3 HD300

Para atualizar o firmware, siga estas etapas:

Certifique-se de ter o pacote ZIP do firmware correto salvo em seu computador para o equipamento de soldagem em questão.

Conecte o pendrive USB ao computador.

O cartão de memória USB deve ser formatado para usar o sistema de arquivos FAT/FAT32.

Copie o arquivo ZIP do novo firmware para a pasta base do cartão de memória.

Desligue o equipamento de soldagem.

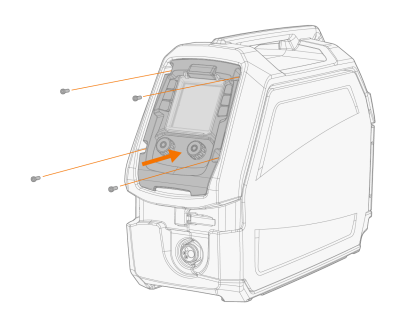

No alimentador de arame, solte os quatro parafusos do painel de controle.

Remova o painel de controle ligeiramente de seu lugar, de modo que a parte traseira do painel de controle fique acessível pela parte superior.

Não force, puxe ou desconecte a fiação elétrica e as conexões.

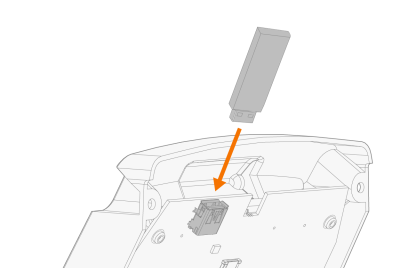

Conecte o cartão de memória USB ao conector USB do painel de controle.

Ligue o equipamento de soldagem. O processo de atualização é iniciado automaticamente.

>> O painel de controle mostra a porcentagem de progresso da atualização, bem como o firmware/software que está sendo atualizado (PS = Fonte de alimentação, UI = Interface do usuário, db = Banco de dados).

>> Quando a atualização for concluída, o equipamento de soldagem será reiniciado automaticamente.

Depois que o sistema de soldagem for reiniciado e a atualização estiver pronta (o texto "UPd rdy" é exibido no visor), desligue o equipamento de soldagem.

10.

Remova o cartão de memória USB do painel de controle.

11.

Recoloque o painel de controle e fixe-o no lugar com os quatro parafusos.

Alimentador de arame X3 HD200

Para atualizar o firmware, siga estas etapas:

Certifique-se de ter o pacote ZIP do firmware correto salvo em seu computador para o equipamento de soldagem em questão.

Conecte o pendrive USB ao computador.

O cartão de memória USB deve ser formatado para usar o sistema de arquivos FAT/FAT32.

Copie o arquivo ZIP do novo firmware para a pasta base do cartão de memória.

Desligue o equipamento de soldagem.

No alimentador de arame, solte os seis parafusos do painel de controle.

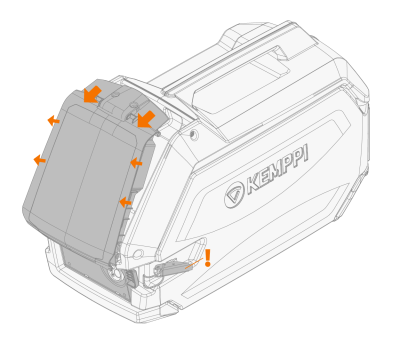

Solte a trava da porta do gabinete do avanço do arame e mova o painel de controle ligeiramente de seu lugar, de modo que a parte traseira do painel de controle fique acessível pela parte superior.

Não force, puxe ou desconecte a fiação elétrica e as conexões.

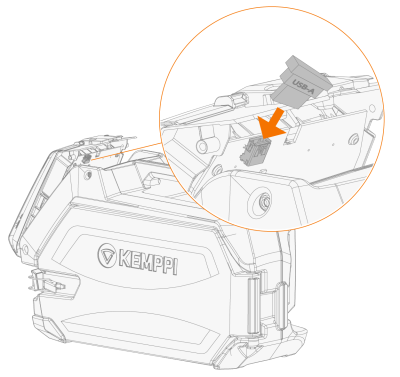

Conecte o cartão de memória USB ao conector USB do painel de controle.

É necessário um mini pen drive USB com o alimentador de arame X3 HD200 devido às restrições de espaço entre a estrutura do painel de controle e o conector.

Ligue o equipamento de soldagem. O processo de atualização é iniciado automaticamente.

>> Quando a atualização for concluída, o equipamento de soldagem será reiniciado automaticamente.

Depois que o sistema de soldagem for reiniciado e a atualização estiver pronta (o texto "UPd rdy" é exibido no visor), desligue o equipamento de soldagem.

10.

Remova o cartão de memória USB do painel de controle.

11.

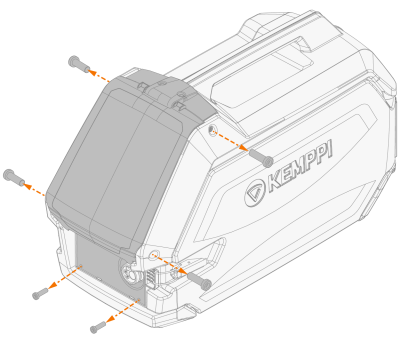

Recoloque o painel de controle, feche a trava da porta do gabinete do avanço do arame e fixe o painel de controle no lugar com os seis parafusos.
