Bruk av HR53-fjernkontroll
Når den er tilkoblet, er fjernkontrollen HR53 automatisk i bruk.

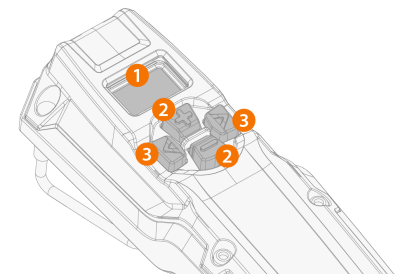

Med HR53-fjernkontrollen (ekstrautstyr) kan du velge minnekanaler og justere trådmatehastighet, sveisestrøm, sveisespenning eller finjustering av sveisespenning, avhengig av hvilken sveiseprosess som blir brukt.
>> Viser den justerte parameteren og varsler hvis det er en feil ("Err") i sveisesystemet.
|
2.
|
Pluss/minus (+/-) knapper |
>> Endrer parameterverdien.
|
3.
|
Venstre/høyre pilknapper |
>> Skifter mellom justerbare parametere/visninger.
Fjernkontroll viser elementer
|
a.
|
Informasjon om prosess og/eller minnekanal (prosessen er angitt med en enkeltbokstav: M = MIG/MAG, S = MMA, G = Kullbuemeisling) |
|
b.
|
MIG/MAG: Symboler for trådmatehastighet og finjustering |
|
c.
|
Justert parameterverdi (eller feilindikator) |
|
d.
|
Justert parameterenhet |

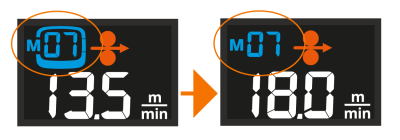

Når parametere justeres med fjernkontrollen og parameterverdien ikke lenger reflekterer den som er lagret på den valgte minnekanalen, indikeres dette på displayet ved bare å vise minnekanal nummeret uten kanalboksen rundt (kun MIG/MAG):
Fjernkontroll visninger og -betjening
Veksle mellom visningene ved å trykke på venstre/høyre pilknapp.
|
•
|
Minnekanalvisning (kun MIG/MAG): Minnekanalen endres ved å trykke på +/- knappene. Langt trykk på en +/-knapp blar raskere gjennom parameterverdiene. |
|
•
|
Visning av prosessvalg: Dette gjør det mulig å velge mellom MIG/MAG-sveising, MMA-sveising og kullbuemeisling. |
|
•
|
Visning av sveiseeffekt: Avhengig av hvilken sveiseprosess som blir brukt, justeres trådmatehastighet eller strøm ved å trykke på +/- knappene. Langt trykk på en +/-knapp blar raskere gjennom parameterverdiene. |
|
•
|
Visning av spenning/fininnstilling: Avhengig av hvilken sveiseprosess som blir brukt, finjusteres spenning eller sveiseprosess spesifikke parameter ved å trykke på +/- knappene. Hold inne knappen +/- for å bla raskere gjennom parameterverdiene. Trykk og hold inne høyre pilknapp for å veksle mellom ulike parametersett. |
|
•
|
Sikkerhetslås: Sikkerhetslåsen på utstyret kan aktiveres og deaktiveres ved å holde inne venstre og høyre pilknapp samtidig i 2 sekunder. |
Langt trykk på venstre pilknapp lagrer de justerte parameterne på den valgte kanalen.
|
X3 strømkilder kan brukes til MMA-sveising og kullbuemeisling også uten trådmater. HR53-fjernkontroll er nødvendig for denne frittstående bruken. |
|
|
Når en fjernkontroll for MIG-sveisepistol brukes til å velge en minnekanal eller justere trådmatehastigheten, sveises den tilsvarende funksjonen i HR53-fjernkontrollen. |
