X3-betjeningspanel

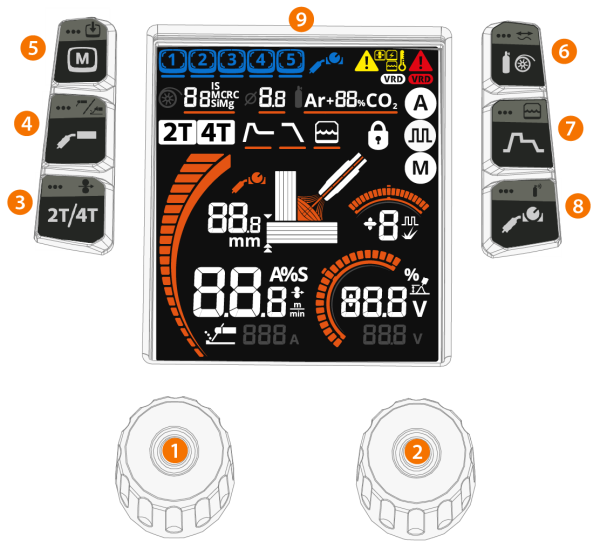

I dette avsnittet presenterer vi kontrollene og funksjonene til betjeningspanelet for X3-trådmateren.
|
1.
|
Venstre kontrollratt (les mer under) |
>> Vri og trykk på kontrollrattet for å gjøre valg
|
2.
|
Høyre kontrollratt (les mer under) |
>> Vri og trykk på kontrollrattet for å gjøre valg
|
3.
|
Bryterlogikk og trådfremmatingsknapp |
>> Kort trykk: Valg av bryterlogikk (2T/4T)
>> Langt trykk: Trådfremmating, kjører frem sveisetråden (uten lysbue)
|
Ved trådfremmating kan trådmatehastigheten justeres med høyre kontrollratt. |
|
4.
|
Prosess- og modusknapp |
>> Kort trykk: Valg av MIG-sveiseprosess (Manuell MIG (M) / 1-MIG (A) / Puls-MIG (
)). Velg med høyre kontrollratt. Når du er i manuell MIG-modus, åpnes materialvalgmenyen først ved et kort trykk på knappen.
>> Langt trykk: Valg av driftsmodus (MIG/MMA/Kullbuemeisling)
|
|
Puls-MIG-prosessen er kun tilgjengelig med en pulsstrømkilde. |
|
|
I MMA- eller Kullbuemeisling-modus kan du trykke kort på Valg av sveiseprosess for å sette enheten i MIG-modus. |
>> Kort trykk: Bytt minnekanal
>> Langt trykk: Lagre i minnekanal >> Les mer under: Minnekanaler
|
6.
|
Knapp for valg av material og kalibrering av kabel |
>> Kort trykk: Velg sveisetrådmaterial, tykkelse og dekkgass >> Les mer under: Grunninnstillinger for 1-MIG og puls-MIG
>> Langt trykk: Kalibrering av kabel >> Les mer under: Kalibrere sveisekabel
|
7.
|
Knapp for sveiseparametre |
>> Kort trykk: Ytterligere justeringer av sveiseparametere: Varmstart / Kraterfylling / Tilbakebrenning (PC) >> Les mer under: Ytterligere sveiseparametere
>> Langt trykk: Vannkjøling AUT/PÅ/AV (AUT = automatisk). Velg med høyre kontrollratt.
|
8.
|
Fjernkontroll- og gasstestknapp |
>> Kort trykk: Valg av fjernkontrollmodus (gjelder bare pistolfjernkontroll): Trådmatehastighet / Kanal / AV
>> Langt trykk: Gasstest, test av strømning for dekkgass og spyling av gassledning
|
|
Under gasstesten kan gasstrømmen justeres med kontrollrattet. |
|
9.
|
Betjeningspaneldisplay. |
>> Les mer under: X3-betjeningspanel.
Kontrollrattfunksjoner i hovedsveisevisningen
Venstre kontrollratt:
|
•
|
Manuell MIG: Justering av trådmatehastighet |
|
•
|
1-MIG: Justering av trådmatehastighet |
|
•
|
Puls-MIG: Justering av trådmatehastighet |
|
•
|
MMA: Justering av sveisestrøm |
|
•
|
Kullbuemeisling: Strømjustering. |
Høyre kontrollratt:
|
•
|
Manuell MIG: Justering av buespenning |
|
•
|
1-MIG: Finjustering av sveisespenning / dynamikk (trykk for å veksle mellom justerte parametere) |
|
•
|
Puls-MIG: Fininnstilling / Pulsstrøm (trykk for å veksle mellom justerte parametere) |
|
•
|
MMA: Justering av dynamikk. |
|
|
Høyre kontrollratt er standard kontrollratt for justeringer og valg når du lagrer sveiseparametere i en minnekanal eller justerer flere parametere. |
|
|
I de fleste justerings- og oppsettvisningene kan du trykke på venstre kontrollratt eller en av sideknappene for å gå tilbake til hovedvisningen. |
>> Les mer under: Hovedsveiseparametere
Sikkerhetslås: Enheten kan låses av sikkerhetsmessige grunner ved å holde inne kontrollratt 1 og 2 samtidig i 2 sekunder. Dette forhindrer utilsiktet sveising og bruk av enheten uten å måtte slå av utstyret. Trykk på kontrollratt 1 og 2 samtidig i 2 sekunder for å låse opp enheten.
Tilbakestilling til fabrikkinnstillingene: Ved å holde funksjonsknappene 3 og 8 (bryterlogikk og fjernkontroll) inne samtidig i 5 sekunder, kan enheten tilbakestilles til fabrikkinnstillingene.
|
|
Tilbakestilling til fabrikkinnstillingene vil slette alle brukerdata. |
