Elementer på betjeningspanel-displayet

1.

Minnekanaler (1–5) og fjernkontroll-symbolet (vises når pistolfjernkontrollen brukes til å bytte minnekanal)

>>  Se Minnekanaler for mer informasjon.

2.

Advarsels- og forsiktighetsindikatorer samt indikator for VRD (spenningsreduksjonsenhet)

>>  Se Advarsels- og feilindikatorer for mer informasjon.

>>  Funksjonen for spenningsreduksjonsenhet (VRD) brukes kun i MMA- og Kullbuemeisling-modus, og bare hvis funksjonen er aktivert på sveiseutstyret. Se Spenningsreduksjonsenhet (VRD) for mer informasjon.

3.

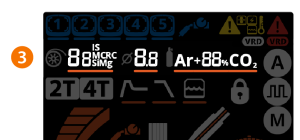

Innstillinger for sveisetrådmateriale, diameter og dekkgass

4.

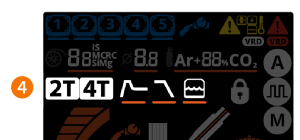

Indikatorer for bryterlogikk, varmstart, kraterfylling og vannkjøling

5.

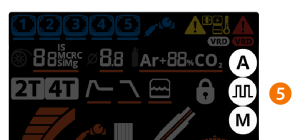

Indikatorer for MIG-sveiseprosess



	Automatisk MIG (1-MIG)
	Puls-MIG
	Manuell MIG



6.

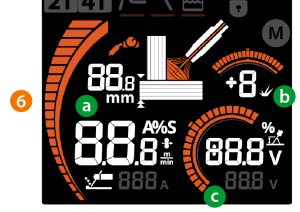

Hovedsveiseparametere:

a.

Justering av trådmatehastighet samt indikatorer for materialtykkelse og fjernkontroll (når sveiseparametere justeres ved hjelp av pistolfjernkontroll)

b.

Justering av dynamikk eller puls

c.

Spenning eller finjustering av spenning

d.

MMA-ikon (når MMA-modus er valgt)

e.

Kullbuemeisling-ikon (når Kullbuemeisling-modus er valgt).

Se Hovedsveiseparametere for mer informasjon om sveiseparameterne for hver sveiseprosess.

Symbolene på X3-betjeningspanelet er også forklart her: Sammendrag av symbolene og ikonene på X3-betjeningspanelet.
