Elementer på betjeningspanel-displayet

1. Minnekanaler (1–5) og fjernkontroll-symbolet (vises når pistolfjernkontrollen brukes til å bytte minnekanal)

>>  Se Minnekanaler for mer informasjon.

2. Advarsels- og forsiktighetsindikatorer samt indikator for VRD (spenningsreduksjonsenhet)

>>  Se Advarsels- og feilindikatorer for mer informasjon.

>>  Funksjonen for spenningsreduksjonsenhet (VRD) brukes kun i MMA- og Kullbuemeisling-modus, og bare hvis funksjonen er aktivert på sveiseutstyret. Se Spenningsreduksjonsenhet (VRD) for mer informasjon.

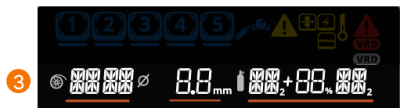

3. Innstillinger for sveisetrådmateriale, diameter og dekkgass

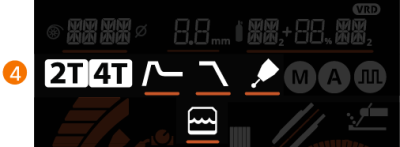

4. Indikatorer for bryterlogikk, varmstart, kraterfylling, etterstrøm og vannkjøling

5. Indikatorer for MIG-sveiseprosess



	Automatisk MIG (1-MIG)
	Puls-MIG
	Manuell MIG



6. Indikator for innstillingslås og sikkerhetslås (når sikkerhetslåsen er aktivert, vises også teksten «LOCKED» på skjermen).

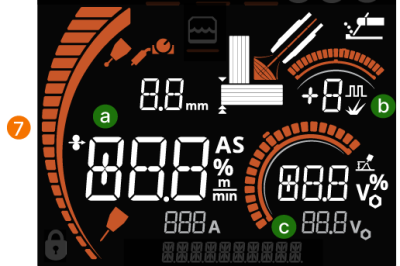

7. Hovedsveiseparametere:

a.

Justering av trådmatehastighet samt indikatorer for materialtykkelse og fjernkontroll (når sveiseparametere justeres ved hjelp av pistolfjernkontroll)

b.

Justering av dynamikk eller puls

c.

Spenning eller finjustering av spenning

d.

MMA-ikon (når MMA-modus er valgt)

e.

Kullbuemeisling-ikon (når Kullbuemeisling-modus er valgt).

8. Indikatorer for lysbuespenning og polspenning (lysbuespenning til venstre, polspenning til høyre).

9. Informasjonsrad

Følgende parametere og innstillinger vises som tekst:

- Visning av versjonsnummer (aktiveres ved å trykke på en hvilken som helst knapp under oppstart)

- «FAILED»: Når det oppstår en feil under lagring av en minnekanal

- «FACT. RESET»: Tilbakestilling av fabrikkinnstillinger

- «LOCKED»: Når sikkerhetslåsen er aktivert

- «HOT START»: Når du justerer varmstart (i tillegg til varmstartikonet)

- «CRATER FILL»: Når du justerer kraterfylling (i tillegg til kraterfyllingsikonet)

- «POST CURR.»: Når du justerer etterstrøm (i tillegg til etterstrømsikonet)

- "POST GAS": Ved justering av ettergass

- "VOLT. ARC / VOLT. TERM«: Når du velger om lysbuespenning (»VOLT. ARC«) eller polspenning (»VOLT. TERM«) skal vises under og kort tid etter sveising

- Lengden på sveisetråden som drives med trådrykk-knappen på betjeningspanelet



Se Hovedsveiseparametere for mer informasjon om sveiseparameterne for hver sveiseprosess.

Symbolene på X3-betjeningspanelet er også forklart her: Sammendrag av symbolene og ikonene på X3-betjeningspanelet.
