X3-strømkilde med kjøleenhet

Denne delen beskriver strukturen til X3-strømkilder med kjøleenhet. Ved bruk av vannkjølt system er kjøleenheten integrert i strømkilden.

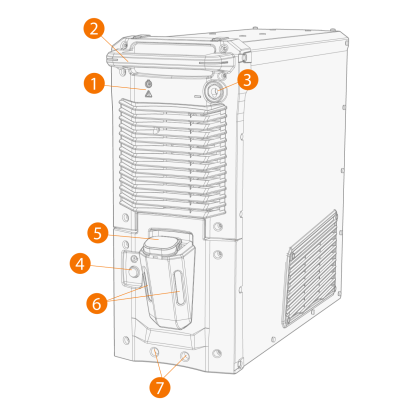

Front:

1. Indikator-panel

•  Indikator for strøm på/av: LED-lampen lyser grønt når enheten er på.

•  Advarselsindikator: LED-lampen lyser gult ved overoppheting.

2. Håndtak (ikke beregnet på mekanisk løfting)
3. Jordkabelkontakt, negativ (-) kontakt
4. Sirkulasjonsknapp for kjølevæske

>>  Hvis du holder knappen inne, aktiveres pumpen og sirkulerer kjølevæsken gjennom hele systemet. Når den slippes, stopper pumpen.

5. Lokk på væskebeholder
6. Indikator for Kjølevæskenivå
7. Låseflate foran (låsing på valgfri vogn)

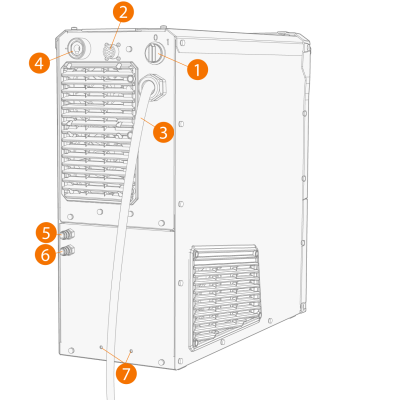

Bak:

1. Hovedbryter
2. Kontrollkabelkontakt
3. Nettkabel
4. Sveisestrømkabelkontakt, positiv (+) kontakt
5. Kontakt for kjølevæskeinnløp/-utløp (fargekodet)
6. Kontakt for kjølevæskeinnløp/-utløp (fargekodet)
7. Infesting bakre lås

>>  For låsing oppå den valgfrie vognen.
