X3-strømkilde
Denne delen beskriver strukturen til X3-strømkilder uten kjøleenhet.

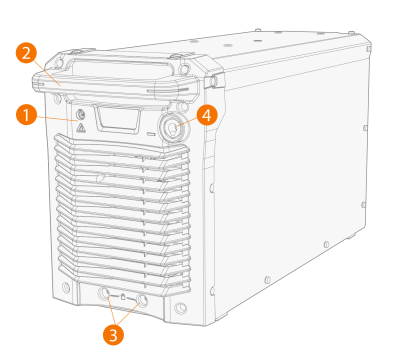

Front:
| 1. | Indikator-panel |
• Indikator for strøm på/av: LED-lampen lyser grønt når enheten er på.
• Advarselsindikator: LED-lampen lyser gult ved overoppheting.
| 2. | Håndtak (ikke beregnet på mekanisk løfting) |
| 3. | Grensesnitt for fremre lås |
>> For låsing oppå den valgfrie vognen.
| 4. | Jordkabelkontakt, negativ (-) kontakt |

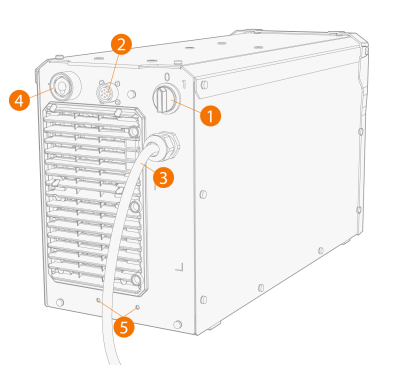

Bak:
| 1. | Hovedbryter |
| 2. | Kontrollkabelkontakt |
| 3. | Nettkabel |
| 4. | Sveisestrømkabelkontakt, positiv (+) kontakt |
| 5. | Infesting bakre lås |
>> For låsing oppå den valgfrie vognen.
