Sorgente di alimentazione X3 con unità di raffreddamento
Questa sezione descrive la struttura delle fonti di alimentazione X3 con unità di raffreddamento. L'unità di raffreddamento è integrata con la fonte di alimentazione nell'opzione del sistema raffreddato ad acqua.

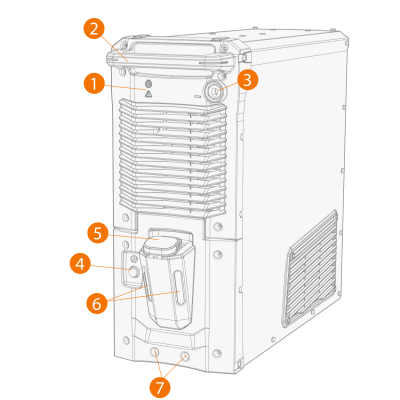

Parte anteriore:
• Indicatore di accensione/spegnimento: Il LED è verde quando l'unità è accesa.
• Indicatore di avvertimento: Il LED è giallo in caso di surriscaldamento.
|
2.
|
Maniglia (non destinata al sollevamento meccanico) |
|
3.
|
Connettore per il cavo di messa a terra, connettore negativo (-) |
|
4.
|
Pulsante di circolazione del liquido refrigerante |
>> Tenendo premuto il pulsante si attiva la pompa e il liquido refrigerante circola in tutto il sistema. Una volta rilasciata, la pompa si ferma.
|
5.
|
Tappo serbatoio dell’unità di raffreddamento |
|
6.
|
Indicatore di livello del liquido refrigerante |
|
7.
|
Interfaccia di bloccaggio anteriore (bloccaggio sul carrello opzionale) |

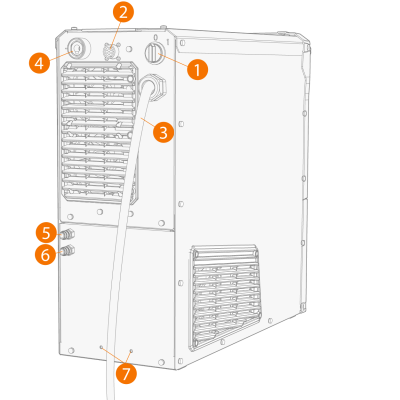

Lato posteriore:
|
1.
|
Interruttore di alimentazione |
|
2.
|
Connettore per cavo di controllo |
|
3.
|
Cavo di alimentazione di rete |
|
4.
|
Connettore per cavo della corrente di saldatura, connettore positivo (+) |
|
5.
|
Connettore di ingresso/uscita del refrigerante (con codice colore) |
|
6.
|
Connettore di ingresso/uscita del refrigerante (con codice colore) |
|
7.
|
Interfaccia di blocco posteriore |
>> Per il bloccaggio sulla parte superiore del carrello opzionale.
