Fonte di alimentazione X3
Questa sezione descrive la struttura delle fonti di alimentazione X3 senza unità di raffreddamento.

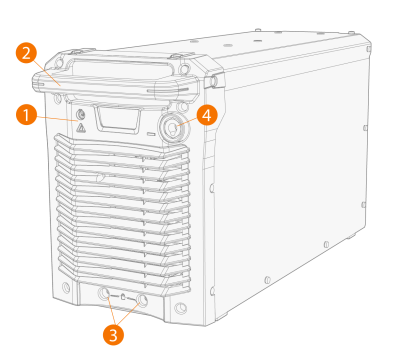

Parte anteriore:
| 1. | Pannello indicatori |
• Indicatore di accensione/spegnimento: Il LED è verde quando l'unità è accesa.
• Indicatore di avvertimento: Il LED è giallo in caso di surriscaldamento.
| 2. | Maniglia (non destinata al sollevamento meccanico) |
| 3. | Interfaccia di blocco anteriore |
>> Per il bloccaggio sulla parte superiore del carrello opzionale.
| 4. | Connettore per il cavo di messa a terra, connettore negativo (-) |
Lato posteriore:
| 1. | Interruttore di alimentazione |
| 2. | Connettore per cavo di controllo |
| 3. | Cavo di alimentazione di rete |
| 4. | Connettore per cavo della corrente di saldatura, connettore positivo (+) |
| 5. | Interfaccia di blocco posteriore |
>> Per il bloccaggio sulla parte superiore del carrello opzionale.
