Utilisation de la commande à distance HR53

Lorsqu'elle est connectée, la commande à distance HR53 est automatiquement utilisée.

Avec la commande à distance HR53 en option, vous pouvez sélectionner des canaux de mémoire et régler la vitesse de dévidage, le courant de soudage, la tension de soudage ou le réglage fin de la tension en fonction du procédé de soudage utilisé.

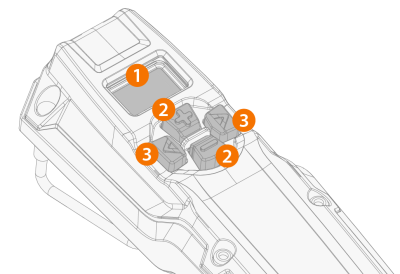

1. Écran LCD

>>  Affiche le paramètre ajusté et notifie s'il y a une erreur (« Err ») dans le système de soudage.

2. Boutons plus/moins (+/-)

>>  Modifie la valeur du paramètre.

3. Boutons fléchés gauche/droite

>>  Permet de changer entre les paramètres réglables/les affichages.

Éléments d'affichage de la commande à distance

a. Informations sur le processus et/ou le canal de mémoire sélectionné (le processus est indiqué par une seule lettre : M = MIG/MAG, S = MMA, G = gougeage).
b. MIG/MAG : Vitesse de dévidage du fil et symboles de réglage fin
c. Valeur du paramètre ajusté (ou indicateur d'erreur)
d. Unité de paramètre ajusté

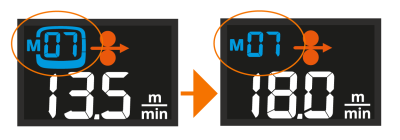

Lorsque le paramètre est ajusté à l'aide de la commande à distance et que la valeur du paramètre ne correspond plus à celle enregistrée sur le canal de mémoire sélectionné, l'écran affiche uniquement le numéro du canal de mémoire sans la case du canal autour de lui (MIG/MAG uniquement) :

Affichages et utilisations de la commande à distance

Passez d'une vue à l'autre en appuyant sur les touches fléchées gauche/droite.

• Affichage des canaux de mémoire (MIG/MAG uniquement) : Appuyer sur les boutons +/- pour changer de canal de mémoire. Une longue pression sur un bouton +/- permet de faire défiler les valeurs des paramètres plus rapidement.
• Vue de sélection du processus : Elle permet de choisir entre le soudage MIG/MAG, le soudage MMA et le gougeage.
• Affichage de la puissance de soudage : Selon le procédé de soudage utilisé, la vitesse de dévidage ou le courant s'ajuste en appuyant sur les boutons +/-. Une longue pression sur un bouton +/- permet de faire défiler les valeurs des paramètres plus rapidement.
• Affichage de la tension/du réglage fin : Selon le procédé de soudage utilisé, les paramètres spécifiques de la tension ou du procédé de soudage s'ajustent avec précision en appuyant sur les boutons +/-. Une pression longue sur la touche +/- permet de faire défiler les valeurs des paramètres plus rapidement. Une pression longue sur la touche fléchée vers la droite permet de passer d'un ensemble de paramètres à l'autre, le cas échéant.
• Verrouillage de sécurité : En appuyant simultanément sur les touches fléchées gauche/droite pendant 2 secondes, il est possible d'activer et de désactiver le verrouillage de sécurité de l'équipement.

Une longue pression sur le bouton flèche gauche permet de sauvegarder les paramètres ajustés sur le canal actuellement sélectionné.

Les postes à souder X3 peuvent être utilisés pour le soudage MMA et le gougeage à arc carbone également sans dévidoir. La commande à distance HR53 est nécessaire pour cette utilisation autonome.
Lorsqu'une télécommande de torche de soudage MIG est utilisée pour sélectionner un canal mémoire ou régler la vitesse de dévidage du fil, la fonction correspondante est désactivée dans la commande à distance HR53.
