Mise à jour USB

Le micrologiciel X3 FastMig peut être mis à jour vers une version plus récente (lorsqu'elle est disponible) à l'aide d'une clé USB.

Il ne peut y avoir qu'un seul fichier ZIP à la fois sur la clé USB insérée dans le système de soudage. Ce fichier ZIP doit être un pack de mise à jour du micrologiciel dédié à ce système de soudage.
Pour plus d'informations sur les mises à jour du micrologiciel et leur disponibilité, contactez votre représentant Kemppi local.
Le cas échéant, la fonction de dispositif de réduction de tension (VRD) est activée en suivant la même procédure de mise à jour USB.
Pour garantir la sécurité de l'opération de mise à jour, mettez l'équipement de soudage sous tension une fois la clé USB connectée, et attendez que le processus de mise à jour soit terminé. Il est également conseillé de retirer le fil d'apport et de débrancher le torche de soudage avant la mise à jour.

Outils nécessaires :

T20

Dévidoir X3 HD300

Pour mettre à jour le micrologiciel, procédez comme suit :

1. Assurez-vous que vous avez le bon paquet ZIP de micrologiciel enregistré sur votre ordinateur pour l'équipement de soudage en question.
2. Connecter la clé USB à l'ordinateur.

La clé USB doit être formatée pour utiliser le système de fichiers FAT/FAT32.
3. Copiez le nouveau fichier ZIP du micrologiciel dans le dossier fondateur de la clé USB.
4. Éteignez l'équipement de soudage.

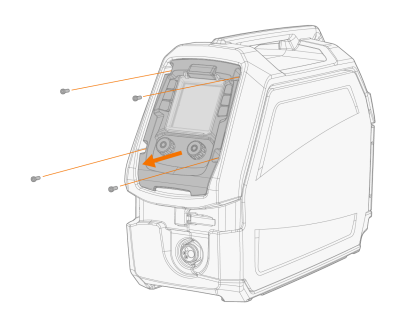

5. Au niveau du dévidoir, desserrer les quatre vis du panneau de commande.

6. Retirer légèrement le panneau de commande de son emplacement, de manière à ce que l'arrière du panneau de commande soit accessible par le haut.
Ne pas forcer, tirer ou débrancher les câbles électriques et les connexions.

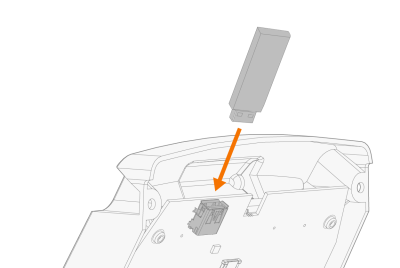

7. Branchez la clé USB sur le connecteur USB du panneau de commande.

8. Mettre sous tension l'équipement de soudage. Le procédé de mise à jour démarre automatiquement.

>>  Le panneau de commande affiche le pourcentage de progression de la mise à jour ainsi que le micrologiciel/logiciel en cours de mise à jour (PS = Poste à souder, UI = Interface utilisateur, db = Base de données).

>>  Une fois la mise à jour terminée, l'équipement de soudage redémarre automatiquement.

9. Une fois que le système de soudage a redémarré et que la mise à jour est prête (le texte "UPd rdy" s'affiche à l'écran), éteignez l'équipement de soudage.
10. Retirer la clé USB du panneau de commande.
11. Remettre le panneau de commande en place et le fixer à l'aide des quatre vis.

Dévidoir X3 HD200

Pour mettre à jour le micrologiciel, procédez comme suit :

1. Assurez-vous que vous avez le bon paquet ZIP de micrologiciel enregistré sur votre ordinateur pour l'équipement de soudage en question.
2. Connecter la clé USB à l'ordinateur.

La clé USB doit être formatée pour utiliser le système de fichiers FAT/FAT32.
3. Copiez le nouveau fichier ZIP du micrologiciel dans le dossier fondateur de la clé USB.
4. Éteignez l'équipement de soudage.
5. Au niveau du dévidoir, desserrez les six vis du panneau de commande.

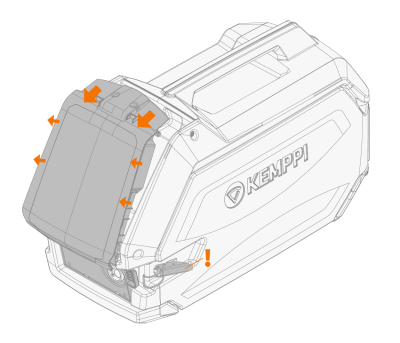

6. Dégagez le loquet de la porte de l'armoire d'alimentation en fil et déplacez légèrement le panneau de commande de son emplacement afin que l'arrière du panneau de commande soit accessible par le haut.
Ne pas forcer, tirer ou débrancher les câbles électriques et les connexions.

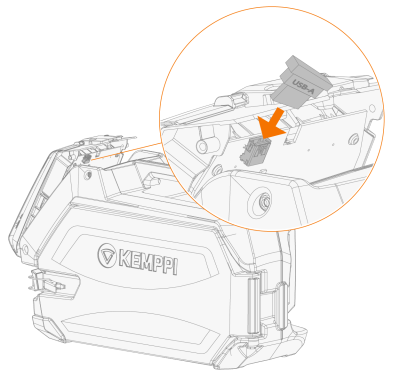

7. Branchez la clé USB sur le connecteur USB du panneau de commande.
Une clé USB mini est nécessaire avec le dévidoir X3 HD200 en raison des contraintes d'espace entre le cadre du panneau de commande et le connecteur.

8. Mettre sous tension l'équipement de soudage. Le procédé de mise à jour démarre automatiquement.

>>  Le panneau de commande affiche le pourcentage de progression de la mise à jour ainsi que le micrologiciel/logiciel en cours de mise à jour (PS = Poste à souder, UI = Interface utilisateur, db = Base de données).

>>  Une fois la mise à jour terminée, l'équipement de soudage redémarre automatiquement.

9. Une fois que le système de soudage a redémarré et que la mise à jour est prête (le texte "UPd rdy" s'affiche à l'écran), éteignez l'équipement de soudage.
10. Retirer la clé USB du panneau de commande.

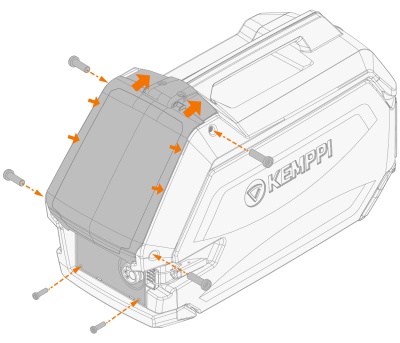

11. Remettez le panneau de commande en place, fermez le loquet de la porte de l'armoire d'alimentation en fil et fixez le panneau de commande à l'aide des six vis.
