Panneau de commande affichage
1. Canaux de mémoire (1...5) et indicateur de la commande à distance (affiché lorsque la commande distance de la torche est utilisée pour changer les canaux de mémoire).
>> Pour plus d'informations, se reporter à la section Canaux mémoire.
2. Indicateurs d'avertissement et de tension et indicateur VRD (dispositif de réduction de tension)
>> Pour plus d'informations, se reporter à la section Indicateurs d'avertissement et d'erreur.
>> La fonction de dispositif de réduction de tension (VRD) est utilisée avec les modes MMA et gougeage uniquement, et seulement si la fonction est activée sur l'équipement de soudage. Pour plus d'informations, se reporter à la section Dispositif de réduction de tension (VRD).

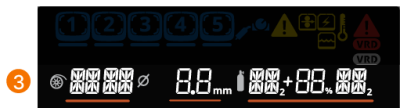

3. Paramètres du matériau du fil d'apport, du diamètre et du gaz de protection.

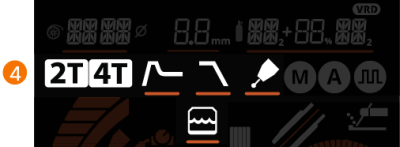

4. Logique de déclenchement, indicateurs de démarrage à chaud, de remplissage des cratères, post-courant, et de refroidissement par eau
5. Indicateurs du procédé de soudage MIG
|
MIG automatique (1-MIG) |
|
MIG pulsé |
|
MIG manuel |
6. Indicateur du verrouillage des paramètres et du verrouillage de sécurité (lorsque le verrouillage de sécurité est activé, l'écran affiche également le message « LOCKED »)

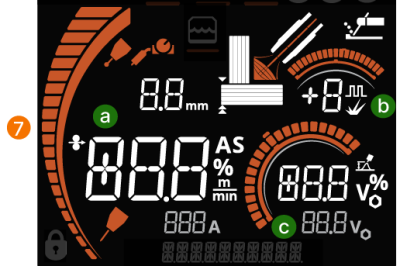

7. Principaux paramètres de soudage :
| a. | Réglage de la vitesse de dévidage et indicateurs de l'épaisseur du matériau et de la commande à distance (lorsque la commande distance de la torche est utilisée pour le réglage des paramètres de soudage). |
| b. | Ajustement de la dynamique ou de l'impulsion |
| c. | Réglage fin de la tension ou du voltage |
| d. | Icône MMA (lorsque le mode MMA est sélectionné) |
| e. | Icône de gougeage (lorsque le mode gougeage est sélectionné). |
8. Indicateurs de tension de l'arc et de la tension des bornes (tension de l'arc à gauche, tension des bornes à droite).
9. Ligne d'informations
Les paramètres et réglages suivants s'affichent sous forme de texte :
- Affichage du numéro de version (activé en appuyant sur n'importe quel bouton pendant le démarrage)
- « FAILED » : Lorsqu'une erreur se produit lors de l'enregistrement d'un canal de mémoire.
- « FACT. RESET » : Réinit. val. d'usine
- « LOCKED » : Lorsque le verrouillage de sécurité est activé
- « HOT START » : Lors du réglage de la surintensité à l'amorçage (en plus de l'icône de démarrage à chaud).
- « CRATER FILL » : Lors du réglage du remplissage des cratères (en plus de l'icône de remplissage des cratères).
- « POST CURR. » : Lors du réglage du courant Post-courant (en plus de l'icône Post-courant)
- « POST GAS »: Lors du réglage du Post-gaz
- « VOLT. ARC / VOLT. TERM » : Lors de la sélection de la tension de l'arc (« VOLT. ARC » ) ou la tension bornes ( « VOLT. TERM ») est affichée pendant et brièvement après le soudage.
- La longueur du fil d'apport piloté avec le bouton « wire inch » (pouce de fil).
Se référer à Principaux paramètres de soudage pour plus d'informations sur les paramètres de soudage avec chaque procédé de soudage.
Les symboles du panneau de commande X3 sont également expliqués ici : Résumé des symboles et icônes du panneau de commande X3.
