Puissance à souder X3 avec unité de refroidissement
Cette section décrit la structure des postes à souder X3 avec unité de refroidissement. L'unité de refroidissement est intégrée à la puissance à souder dans l'option système refroidi par eau.

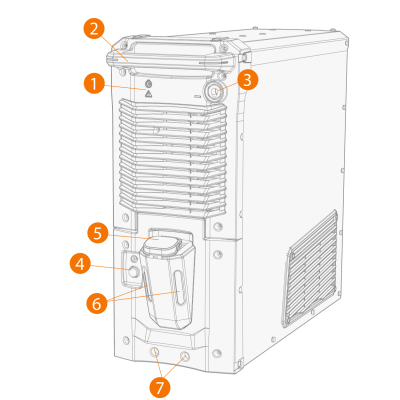

Face avant :
• Indicateur de mise sous tension/hors tension : Le voyant est vert lorsque l'unité est sous tension.
• Indicateur d'avertissement : Le voyant est jaune en cas de surchauffe.
|
2.
|
Poignée (non destinée au levage mécanique) |
|
3.
|
Connecteur du câble de masse (négatif, –) |
|
4.
|
Bouton de circulation du liquide de refroidissement |
>> Maintenir le bouton enfoncé pour activer la pompe et faire circuler le liquide de refroidissement dans tout le système. La pompe s'arrête lorsque ce bouton est relâché.
|
5.
|
Bouchon du réservoir de liquide de refroidissement |
|
6.
|
Indicateur de niveau du liquide de refroidissement |
|
7.
|
Interface de verrouillage avant (verrouillage sur le chariot en option). |

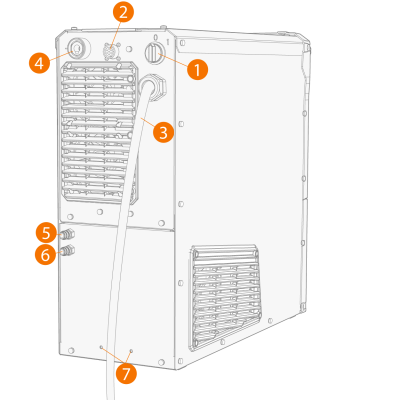

Face arrière :
|
1.
|
Interrupteur de mise sous/hors tension |
|
2.
|
Connecteur du câble de commande |
|
4.
|
Connecteur du câble du courant de soudage (positif, +) |
|
5.
|
Connecteurs d'entrée et de sortie du liquide de refroidissement (avec codage couleur) |
|
6.
|
Connecteurs d'entrée et de sortie du liquide de refroidissement (avec codage couleur) |
|
7.
|
Interface de verrouillage arrière |
>> Pour le verrouillage sur le dessus du chariot en option.
