Poste à souder X3
Cette section décrit la structure des postes à souder X3 sans unité de refroidissement.

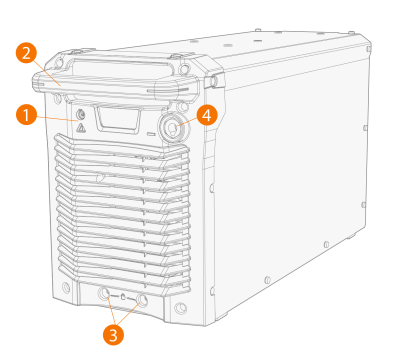

Face avant :
| 1. | Panneau d'affichage |
• Indicateur de mise sous tension/hors tension : Le voyant est vert lorsque l'unité est sous tension.
• Indicateur d'avertissement : Le voyant est jaune en cas de surchauffe.
| 2. | Poignée (non destinée au levage mécanique) |
| 3. | Interface de verrouillage avant |
>> Pour le verrouillage sur le dessus du chariot en option.
| 4. | Connecteur du câble de masse (négatif, –) |

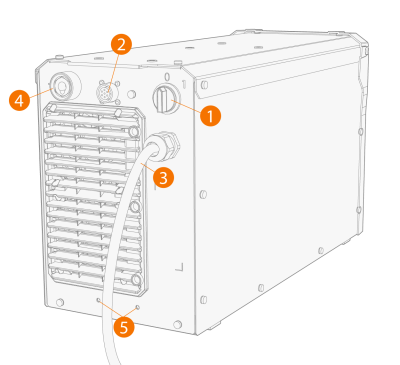

Face arrière :
| 1. | Interrupteur de mise sous/hors tension |
| 2. | Connecteur du câble de commande |
| 3. | Câble secteur |
| 4. | Connecteur du câble du courant de soudage (positif, +) |
| 5. | Interface de verrouillage arrière |
>> Pour le verrouillage sur le dessus du chariot en option.
