Uso del control remoto HR53
Cuando está conectado, el mando a distancia HR53 está automáticamente en uso.
Con el Control remoto HR53 opcional, puede seleccionar los canales de memoria y ajustar la velocidad de alimentación de alambre, la corriente de soldadura, la tensión de soldadura o el voltaje de control dependiendo del proceso de soldadura utilizado.
>> Muestra el parámetro ajustado y notifica si hay un error ("Err") en el sistema de soldadura.
|
2.
|
Botones más/menos (+/-) |
>> Cambia el valor del parámetro.
|
3.
|
Botones de flecha izquierda/derecha |
>> Cambios entre parámetros/vistas ajustables.
Elementos de la pantalla del control remoto
|
a.
|
Proceso y/o información del canal de memoria seleccionado (el proceso se indica con una sola letra: M = MIG/MAG, S = MMA, G = resanado) |
|
b.
|
MIG/MAG: Símbolos de velocidad de alimentación de alambre y ajuste fino |
|
c.
|
Valor de parámetro ajustado (o indicador de error) |
|
d.
|
Unidad de parámetro ajustado |

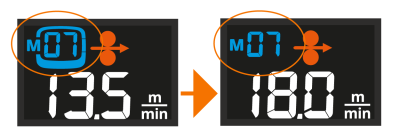

Cuando el parámetro se ajusta con el control remoto y el valor del parámetro ya no refleja el que se ha guardado en el canal de memoria seleccionado, se indica en la pantalla mostrando solo el número del canal de memoria sin el cuadro del canal alrededor de él (sólo MIG/MAG):
Vistas y funcionamiento del control remoto
Cambie entre las vistas pulsando los botones de flecha izquierda/derecha.
|
•
|
Vista de canal de memoria (sólo MIG/MAG): El canal de memoria se cambia pulsando los botones +/-. Una pulsación larga de un botón +/- desplaza los valores de los parámetros más rápido. |
|
•
|
Vista de selección de procesos: Permite seleccionar entre soldadura MIG/MAG, soldadura MMA y resanado. |
|
•
|
Vista de potencia de soldadura: dependiendo del proceso de soldadura utilizado, la velocidad de alimentación de alambre o la corriente se ajusta pulsando los botones +/-. Una pulsación larga de un botón +/- desplaza los valores de los parámetros más rápido. |
|
•
|
Vista de voltaje/ajuste fino: dependiendo del proceso de soldadura utilizado, el voltaje o el parámetro específico del proceso de soldadura se ajusta pulsando los botones +/-. Una pulsación larga del botón +/- desplaza los valores de los parámetros más rápidamente. Una pulsación larga del botón de flecha derecha cambia entre los diferentes conjuntos de parámetros, según corresponda. |
|
•
|
Bloqueo de seguridad: Pulsando simultáneamente los botones de flecha izquierda/derecha durante 2 segundos, se puede activar y desactivar el bloqueo de seguridad del equipo. |
Una pulsación larga del botón de flecha izquierda guarda los parámetros ajustados en el canal seleccionado actualmente.
|
Las fuentes de potencia X3 pueden utilizarse para soldadura MMA y resanado con arco de carbono, también sin alimentador de alambre. El control remoto HR53 es necesario para este uso independiente. |
|
|
Cuando se utiliza un control remoto de la antorcha de soldadura MIG para seleccionar un canal de memoria o ajustar la velocidad de alimentación de alambre, la función correspondiente se desactiva en el control remoto HR53. |
