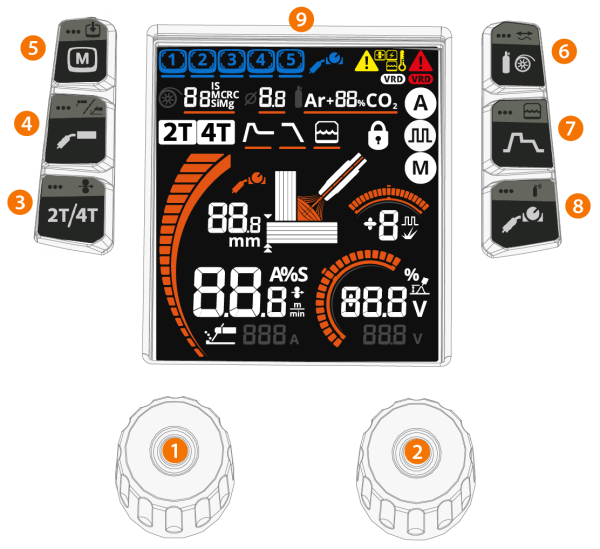

Panel de control X3
Esta sección presenta los controles y características del panel de control del alimentador de alambre X3.
|
1.
|
Perilla de control izquierda (más información abajo) |
>> Gire y pulse la perilla de control para realizar selecciones
|
2.
|
Perilla de control derecha (más información abajo) |
>> Gire y pulse la perilla de control para realizar selecciones
|
3.
|
Lógica de disparador y botón de avance de alambre |
>> Pulsación corta: Selección Lógica de disparador (2T/4T)
>> Pulsado largo: Avance de alambre, avance de alambre de relleno (con arco desactivado).
|
Durante el avance de alambre, la velocidad de alimentación de alambre puede ajustarse con la perilla de control derecha. |
|
4.
|
Botón de proceso y modo |
>> Pulsado breve: Selección del proceso de soldadura MIG (MIG manual (M) / 1-MIG (A) / MIG pulsada (
)). Utilice la perilla de control derecha para realizar la selección. En el modo MIG manual, la pulsación corta del botón abre primero el menú de selección de material.
>> Pulsación larga: Selección del modo de operación (MIG/MMA/Resanado)
|
|
El proceso MIG pulsada sólo está disponible con una fuente de potencia de pulso. |
|
|
En modo MMA o Resanado, una pulsación corta de la selección del proceso de soldadura siempre devuelve el aparato al modo MIG. |
|
5.
|
Botón canal de memoria |
>> Pulsación corta: Cambiar canal de memoria
>> Pulsación larga: Guardar en canal de memoria >> Para más información, consulte: Canales de memoria
|
6.
|
Botón de selección de material y calibración del cable |
>> Pulsación corta: Selección de material de alambre de relleno, grosor y gas de protección >> Para más información, consulte: Ajustes básicos para 1-MIG y MIG pulsada
>> Pulsación larga: Calibración del cable >> Para más información, consulte: Calibrado del cable de soldadura
|
7.
|
Botón de parámetros de soldadura |
>> Pulsación corta: Ajustes adicionales de los parámetros de soldadura: Partida en caliente / Relleno de cráter / Corriente posterior (PC) >> Para más información, consulte: Parámetros de soldadura adicionales
>> Pulsación larga Refrigeración por agua AUT/ON/OFF (AUT = Automático). Utilice la perilla de control derecha para realizar la selección.
|
8.
|
Control remoto y botón de prueba de gas |
>> Pulsado breve: Selección del modo de control remoto (sólo se aplica al control remoto de la antorcha): Velocidad de alimentación del alambre / Canal / OFF
>> Pulsación larga: Prueba de gas, prueba del flujo de gas de protección y purga de la línea de gas.
|
|
Durante la prueba de gas, el flujo de gas se puede ajustar con la perilla de control. |
|
9.
|
Pantalla del panel de control. |
>> Para obtener más información, consulte: Panel de control X3.
Funciones de la perilla de control en la vista principal de soldadura
Perilla de control izquierda:
|
•
|
Manual MIG: Ajuste de la velocidad de alimentación del alambre |
|
•
|
1-MIG: Ajuste de la velocidad de alimentación del alambre |
|
•
|
MIG pulsada: ajuste de la velocidad de alimentación de alambre |
|
•
|
MMA: Perilla de ajuste de corriente de soldadura |
|
•
|
Resanado: Ajuste de corriente. |
Perilla de control derecha:
|
•
|
Manual MIG: Ajuste de voltaje de soldadura |
|
•
|
1-MIG: Ajuste fino del voltaje de soldadura / Dinámica (pulse para cambiar entre los parámetros ajustados) |
|
•
|
MIG pulsada: Ajuste fino / corriente de pulso (pulse para cambiar entre los parámetros ajustados) |
|
•
|
Ajuste de dinámicas MMA. |
|
|
La perilla de control derecha es la perilla de control predeterminada para ajustes y selecciones cuando se guardan parámetros de soldadura en un canal de memoria o cuando se ajustan parámetros adicionales. |
|
|
En la mayoría de las vistas de ajuste y configuración, al pulsar la perilla de control izquierda o uno de los botones laterales se regresa a la vista principal. |
>> Para obtener más información, consulte: Principales parámetros de soldadura
Bloqueo de seguridad: Pulsando prolongadamente las perillas de control 1 y 2 simultáneamente durante 2 segundos, el aparato puede bloquearse por seguridad. Esto impide soldar y manejar el dispositivo por accidente sin tener que apagar el equipo. Desbloquee el dispositivo presionando las perillas de control 1 y 2 simultáneamente durante 2 segundos.
Restablecimiento de fábrica: Al mantener pulsados los botones de función 3 y 8 (botones de lógica de disparador y control remoto) simultáneamente durante 5 segundos, el dispositivo puede restablecerse a la configuración de fábrica.
|
|
Restablecer la configuración de fábrica borrará todos los datos del usuario. |
