Elementos de la pantalla del panel de control
| 1. | Canales de memoria (1...5) e indicador de control remoto (se muestra cuando se utiliza el control remoto de la antorcha para cambiar los canales de memoria) |
>> Consulte Canales de memoria para obtener más información.
| 2. | Indicadores de advertencia y precaución e indicador VRD (dispositivo de reducción de voltaje) |
>> Consulte Indicadores de advertencia y error para obtener más información.
>> La función del dispositivo de reducción de voltaje (VRD) sólo se utiliza con los modos MMA y resanado, y sólo si la función está activada en el equipo de soldadura. Consulte la sección Dispositivo de reducción de voltaje (VRD) para obtener más información.
| 3. | Material de alambre de relleno, Diámetro y ajustes de gas de protección |

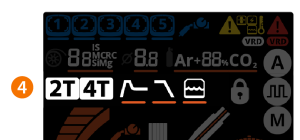

| 4. | Lógica de disparador, partida en caliente, relleno de cráter e indicadores de refrigeración por agua |

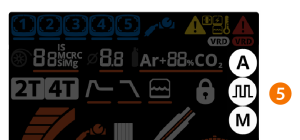

| 5. | Indicadores del proceso de soldadura MIG |
|
MIG automático (1-MIG) |
|
MIG pulsada |
|
MIG manual |

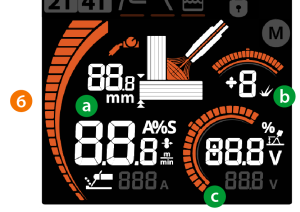

| 6. | Parámetros de soldadura principales: |
a) Ajuste de la velocidad de alimentación de alambre e indicadores de espesor del material y control remoto (cuando se utiliza el control remoto de la antorcha para ajustar los parámetros de soldadura).
b) Dinámica o ajuste del pulso
c) Ajuste fino de tensión o voltaje.
d) Icono MMA (cuando se selecciona el modo MMA)
e) Icono resanado (cuando se selecciona el modo resanado)
Consulte Principales parámetros de soldadura para obtener más información sobre los parámetros de soldadura con cada proceso de soldadura.
Aquí también se explican los símbolos del panel de control del X3: Resumen de símbolos e iconos del panel de control X3.
