Elementos de la pantalla del panel de control
1. Canales de memoria (1...5) e indicador de control remoto (se muestra cuando se utiliza el control remoto de la antorcha para cambiar los canales de memoria)
>> Consulte Canales de memoria para obtener más información.
2. Indicadores de advertencia y precaución e indicador VRD (dispositivo de reducción de voltaje)
>> Consulte Indicadores de advertencia y error para obtener más información.
>> La función del dispositivo de reducción de voltaje (VRD) sólo se utiliza con los modos MMA y resanado, y sólo si la función está activada en el equipo de soldadura. Consulte la sección Dispositivo de reducción de voltaje (VRD) para obtener más información.

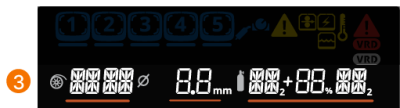

3. Material de alambre de relleno, Diámetro y ajustes de gas de protección

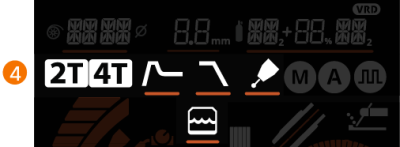

4. Indicadores de Lógica de disparo, Partida a quente, Enchimento de cratera, Pós-corrente e arrefecimento a água
5. Indicadores del proceso de soldadura MIG
|
MIG automático (1-MIG) |
|
MIG pulsada |
|
MIG manual |
6. Indicador de bloqueo de configuración y de bloqueo de seguridad (cuando el bloqueo de seguridad está activado, la pantalla muestra además el texto «LOCKED»).

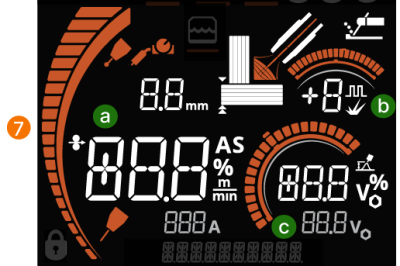

7. Parámetros de soldadura principales:
| a. | Ajuste de la velocidad de alimentación de alambre e indicadores de espesor del material y control remoto (cuando se utiliza el control remoto de la antorcha para ajustar los parámetros de soldadura). |
| b. | Dinámica o ajuste del pulso |
| c. | Ajuste fino de tensión o voltaje |
| d. | Icono MMA (cuando se selecciona el modo MMA) |
| e. | Icono resanado (cuando se selecciona el modo resanado). |
8. Indicadores de voltaje del arco y voltaje de terminal (voltaje del arco a la izquierda, voltaje de terminal a la derecha).
9. Línea de información
Los siguientes parámetros y ajustes se muestran en forma de texto:
- Visualización del número de versión (se activa pulsando cualquier botón durante el arranque).
- «FAILED»: Cuando se produce un error al guardar un canal de memoria
- «FACT. RESET»: Rest. valores de fábrica
- «LOCKED»: Cuando el bloqueo de seguridad está activado
- «HOT START»: Al ajustar la partida en caliente (además del icono de partida en caliente)
- «CRATER FILL»: al ajustar el relleno de cráter (además del icono de relleno de cráter)
- «POST CURR.»: al ajustar la corriente posterior (además del icono de corriente posterior)
- «POST GAS»: Al ajustar el posgás
- «VOLT. ARC / VOLT. TERM»: Cuando se selecciona si se muestra el voltaje del arco («VOLT. ARC») o el voltaje de terminal («VOLT. TERM») durante y brevemente después de la soldadura
- La longitud del alambre de relleno impulsado con el botón de avance de alambre
Consulte Principales parámetros de soldadura para obtener más información sobre los parámetros de soldadura con cada proceso de soldadura.
Aquí también se explican los símbolos del panel de control del X3: Resumen de símbolos e iconos del panel de control X3.
