Fuente de potencia X3 con unidad de refrigeración
Esta sección describe la estructura de las fuentes de potencia X3 con unidad de refrigeración. La unidad de refrigeración está integrada con la fuente de potencia en la opción de sistema refrigerado por agua.

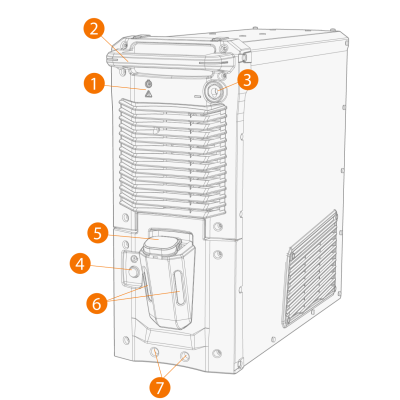

Parte delantera:
• Indicador de encendido/apagado: El LED es verde cuando la unidad está encendida.
• Indicador de advertencia: El LED se ilumina en amarillo si se produce un sobrecalentamiento.
|
2.
|
Asa (no está prevista para elevación mecánica) |
|
3.
|
Conector de cable de retorno a tierra, conector negativo (-) |
|
4.
|
Botón de circulación de líquido refrigerante |
>> Mantener el botón presionado activa la bomba y hace circular el líquido refrigerante por todo el sistema. Una vez liberada, la bomba se detiene.
|
5.
|
Tapa del compartimento de la unidad de refrigeración |
|
6.
|
Indicador de nivel del líquido refrigerante |
|
7.
|
Interfaz de bloqueo frontal (bloqueo en el carro opcional) |

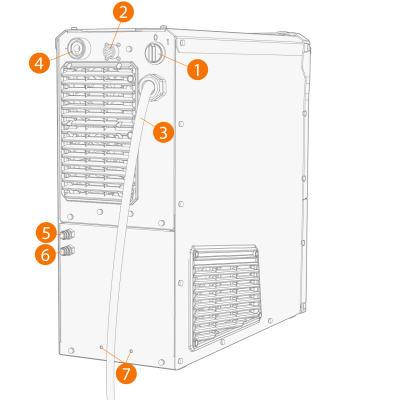

Parte posterior:
|
1.
|
Interruptor de alimentación |
|
2.
|
Conector del cable de control |
|
3.
|
Cable de red eléctrica |
|
4.
|
Conector de cable de corriente de soldadura, conector positivo (+) |
|
5.
|
Conector de entrada/salida de refrigerante (codificado por color) |
|
6.
|
Conector de entrada/salida de refrigerante (codificado por color) |
|
7.
|
Interfaz de bloqueo trasero |
>> Para bloqueo en la parte superior del carro Opcional.
