Fuente de potencia X3
Esta sección describe la estructura de las fuentes de potencia X3 sin unidad de refrigeración.

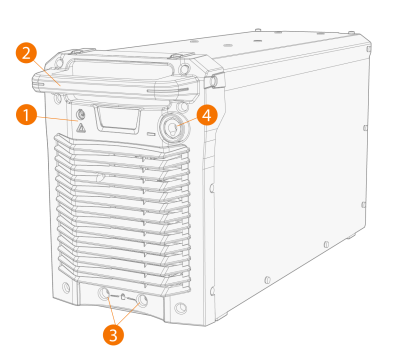

Parte delantera:
| 1. | Panel indicador |
• Indicador de encendido/apagado: El LED es verde cuando la unidad está encendida.
• Indicador de advertencia: El LED se ilumina en amarillo si se produce un sobrecalentamiento.
| 2. | Asa (no está prevista para elevación mecánica) |
| 3. | Interfaz de bloqueo delantero |
>> Para bloqueo en la parte superior del carro Opcional.
| 4. | Conector de cable de retorno a tierra, conector negativo (-) |
Parte posterior:
| 1. | Interruptor de alimentación |
| 2. | Conector del cable de control |
| 3. | Cable de red eléctrica |
| 4. | Conector de cable de corriente de soldadura, conector positivo (+) |
| 5. | Interfaz de bloqueo trasero |
>> Para bloqueo en la parte superior del carro Opcional.
