Update mittels USB

Die X3 FastMig-Firmware kann mit einem USB-Speicherstick auf eine neuere Version aktualisiert werden (sofern verfügbar).

Auf dem in das Schweißsystem eingesetzten USB-Speicherstick darf sich immer nur eine ZIP-Datei befinden. Diese ZIP-Datei muss ein spezielles Firmware-Update-Paket für dieses Schweißsystem sein.

Weitere Informationen über Firmware-Updates und deren Verfügbarkeit erhalten Sie von Ihrem Kemppi-Vertreter vor Ort.

Falls zutreffend, wird die Funktion der Leerlaufspannungsreduzierung (VRD) nach demselben USB-Updateverfahren aktiviert.

Um einen sicheren Update-Betrieb zu gewährleisten, schalten Sie das Schweißgerät ein, sobald der USB-Speicherstick angeschlossen ist, und warten Sie nur, bis der Update-Prozess abgeschlossen ist. Es wird außerdem empfohlen, das Füllmaterial zu entfernen und den Schweißbrenner vor dem Update abzuschalten.

Benötigte Werkzeuge:

T20

Um die Firmware zu aktualisieren, gehen Sie wie folgt vor:

1.

Vergewissern Sie sich, dass Sie das richtige Firmware-ZIP-Paket für das betreffende Schweißgerät auf Ihrem Computer gespeichert haben.

2.

Den USB-Speicherstick an den Computer anschließen.

Der USB-Speicherstick muss mit dem FAT/FAT32-Dateisystem formatiert sein.

3.

Kopieren Sie die neue Firmware-ZIP-Datei in den Wurzel-Ordner des Speichersticks.

4.

Schalten Sie das Schweißgerät aus.

5.

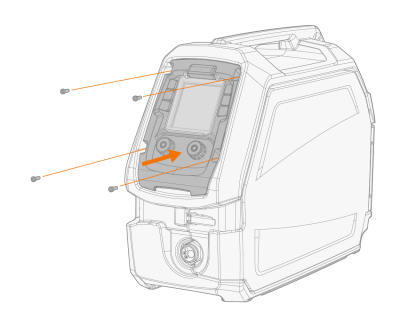

Lösen Sie am Drahtvorschub die vier Schrauben des Bedienpanels.

6.

Entfernen Sie das Bedienpanel leicht von seinem Platz, so dass die Rückseite des Bedienpanels von oben zugänglich ist.

Ziehen Sie nicht an den elektrischen Kabeln und Anschlüssen und lösen Sie sie nicht.

7.

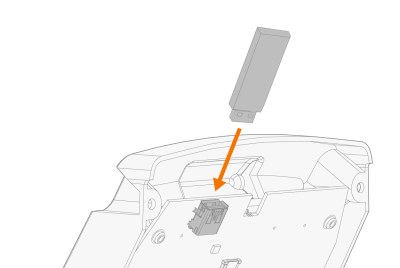

Schließen Sie den USB-Speicherstick an den USB-Anschluss des Bedienpanels an.

8.

Schalten Sie das Schweißgerät ein. Der Update-Vorgang startet automatisch.

>>  Das Bedienpanel zeigt den Aktualisierungsfortschritt in Prozent sowie die zu aktualisierende Firmware/Software an (PS = Stromquelle, UI = Benutzeroberfläche, db = Datenbank).

>>  Sobald das Update abgeschlossen ist, startet das Schweißgerät automatisch neu.

9.

Sobald das Schweißsystem neu gestartet wurde und das Update bereit ist (Text "UPd rdy" wird auf dem Display angezeigt), schalten Sie das Schweißgerät aus.

10.

Entfernen Sie den USB-Speicherstick aus dem Bedienpanel.

11.

Setzen Sie das Bedienpanel wieder ein und befestigen Sie es mit den vier Schrauben.
