Installation der Fernregelung HR53 (optional)

Fernregler sind optional. Um die Fernregelung zu aktivieren, schließen Sie den Fernregler an das X3 FastMig Schweißgerät an.

Für den Anschluss des Fernreglers HR53 wird ein zusätzlicher Splitteradapter benötigt, wenn auch der Drahtvorschub angeschlossen ist.

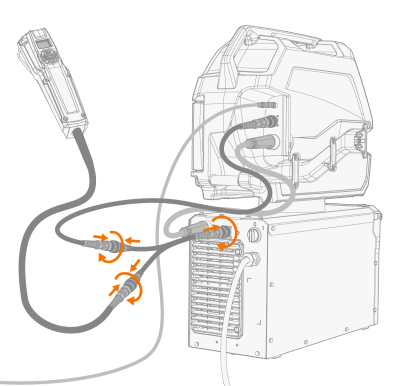

1.

Schließen Sie den Splitteradapter an den Steuerkabelanschluss der Stromquelle an.

2.

Schließen Sie das Steuerkabel (für den Drahtvorschub) an die erste verfügbare Buchse des Splitter-Adapters an.

3.

Schließen Sie das Kabel des Fernreglers an die letzte verfügbare Buchse des Splitter-Adapters an.

X3 FastMig unterstützt auch die folgenden Brenner-Fernregelungen mit den fernbedienbaren Flexlite GX- und GXe-Schweißbrenner-Modellen:

•

GXR10

•

GRe50.

Weitere Informationen zu den Brenner-Fernreglern finden Sie in den Bedienungsanleitungen für Flexlite GX und GXe in Userdoc.

X3-Stromquellen können zum E-Hand-Schweißen und Kohlelichtbogen-Fugenhobeln auch ohne Drahtvorschub verwendet werden. Für diese eigenständige Nutzung ist der Fernregler HR53 benötigt.
