Stromquelle X3 mit Leistungsteil und Kühleinheit

In diesem Abschnitt wird der Aufbau der X3-Stromquellen mit Kühleinheit beschrieben. Bei der Option wassergekühltes System ist der Leistungsteil in die Stromquelle integriert.

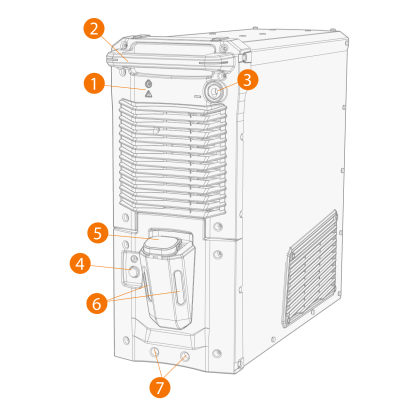

Vorderseite:

1.

Anzeigefeld

•  Einschalt-/Ausschaltanzeige: Die LED leuchtet grün, wenn das Gerät eingeschaltet ist.

•  Warnanzeige: Die LED leuchtet gelb, wenn eine Überhitzung auftritt.

2.

Griff (nicht zum mechanischen Anheben bestimmt)

3.

Massekabelanschluss, Minus (-)-Stecker

4.

Knopf für Zirkulation der Kühlflüssigkeit:

>>  Wenn Sie den Knopf gedrückt halten, wird die Pumpe aktiviert und die Kühlflüssigkeit im gesamten System zirkuliert. Sobald er losgelassen wird, stoppt die Pumpe.

5.

Deckel des Kühlbehälters

6.

Füllstandsanzeiger für Kühlflüssigkeit

7.

Vordere Verriegelungsschnittstelle (Verriegelung auf dem optionalen Wagen)

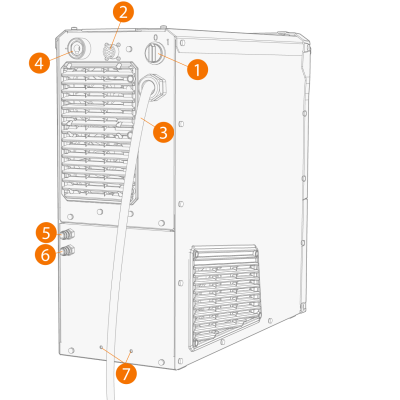

Rückseite:

1.

Ein-/Aus-Schalter

2.

Steuerkabelanschluss

3.

Netzkabel

4.

Schweißstrom-Kabelanschluss, Plus (+)-Stecker

5.

Kühlmitteleinlass-/-auslassanschluss (farbcodiert)

6.

Kühlmitteleinlass-/-auslassanschluss (farbcodiert)

7.

Hintere Verriegelungsschnittstelle

>>  Zur Verriegelung auf dem optionalen Wagen.
