Stromquelle X3
In diesem Abschnitt wird der Aufbau der X3-Stromquellen ohne Kühleinheit beschrieben.

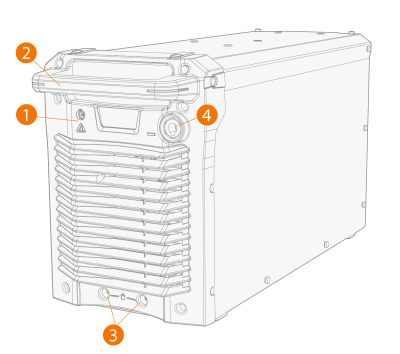

Vorderseite:
| 1. | Anzeigefeld |
• Einschalt-/Ausschaltanzeige: Die LED leuchtet grün, wenn das Gerät eingeschaltet ist.
• Warnanzeige: Die LED leuchtet gelb, wenn eine Überhitzung auftritt.
| 2. | Griff (nicht zum mechanischen Anheben bestimmt) |
| 3. | Vordere Verriegelung |
>> Zur Verriegelung auf dem optionalen Wagen.
| 4. | Massekabelanschluss, Minus (-)-Stecker |

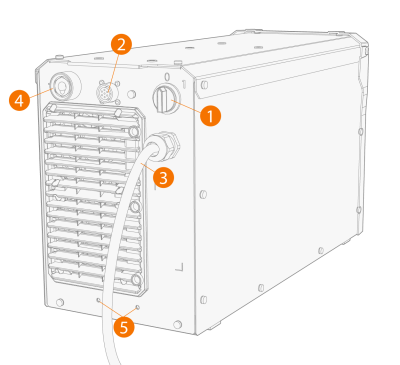

Rückseite:
| 1. | Ein-/Aus-Schalter |
| 2. | Steuerkabelanschluss |
| 3. | Netzkabel |
| 4. | Schweißstrom-Kabelanschluss, Plus (+)-Stecker |
| 5. | Hintere Verriegelungsschnittstelle |
>> Zur Verriegelung auf dem optionalen Wagen.
