Brug af HR53-fjernbetjeningen

Når den er tilsluttet, er HR53-fjernbetjeningen automatisk i brug.

Med HR53-fjernbetjeningen (ekstraudstyr) kan du vælge hukommelseskanaler og justere trådhastighed, svejsestrøm, svejsespænding eller spændingsfinjustering afhængigt af den anvendte svejseproces.

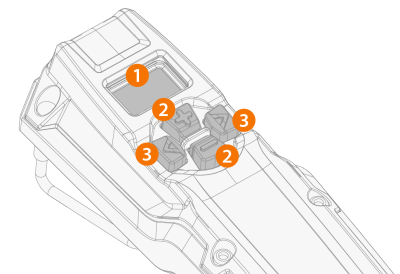

1. LCD-skærm

>>  Viser den justerede parameter og giver besked, hvis der er en fejl ("Err") i svejsesystemet.

2. Plus/minus (+/-) knapper

>>  Ændrer parameterværdien.

3. Venstre/højre pilknapper

>>  Skifter mellem justerbare parametre/visninger.

Fjernbetjeningsdisplayelementer

a. Oplysninger om proces og/eller valgt hukommelseskanal (proces angives med et enkelt bogstav: M = MIG/MAG, S = MMA, G = mejsling)
b. MIG/MAG: Trådhastighed og finjusteringssymboler
c. Justeret parameterværdi (eller fejlindikator)
d. Justeret parameterenhed

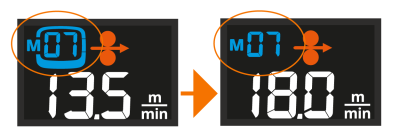

Når parameteren justeres med fjernbetjeningen, og parameterværdien ikke længere afspejler den, der er gemt på den valgte hukommelseskanal, vises dette på displayet ved kun at vise hukommelseskanalnummeret uden kanalboksen omkring det (kun MIG/MAG):

Fjernbetjeningsvisninger og betjening

Skift mellem visningerne ved at trykke på venstre/højre-pileknapperne.

• Visning af hukommelseskanal (kun MIG/MAG): Hukommelseskanalen kan skiftes ved at trykke på knapperne +/-. Langt tryk på en +/- knap ruller hurtigere parameterværdierne.
• Visning af procesvalg: Det gør det muligt at vælge mellem MIG/MAG-svejsning, MMA-svejsning og mejsling.
• Visning af svejseeffekt: Afhængigt af den brugte svejseproces justeres trådfremføringshastigheden eller -strømmen ved at trykke på +/- knapperne. Langt tryk på en +/- knap ruller hurtigere parameterværdierne.
• Spænding/Finjusteringsvisning: Afhængigt af den brugte svejseproces finjusteres spændings- eller svejseprocesspecifikke parameter ved at trykke på +/- knapperne. Ved at trykke længere på knappen +/- scrolles parameterværdierne hurtigere. Ved at trykke længere på den højre pileknap skifter du mellem forskellige parametersæt, alt efter hvad du har brug for.
• Sikkerhedslås: Ved at trykke på venstre/højre-pileknapperne samtidigt i 2 sekunder kan udstyrets sikkerhedslås aktiveres og deaktiveres.

Langt tryk på venstre piltast gemmer de justerede parametre på den aktuelt valgte kanal.

X3 strømkilder kan også bruges til MMA-svejsning og kulbuemejsling uden trådboks. HR53-fjernbetjeningen er nødvendig til denne selvstændige brug.
Når en fjernbetjening til en MIG-svejsebrænder bruges til at vælge en hukommelseskanal eller justere trådfremføringshastigheden, deaktiveres den tilsvarende funktion i HR53-fjernbetjeningen.
