Displayelementer på betjeningspanelet

1. Hukommelseskanaler (1...5) og fjernbetjeningsindikator (vises, når fjernbetjening i brænderen bruges til at skifte hukommelseskanal)

>> Se Hukommelseskanaler for at få flere oplysninger.

2. Advarsels- og forsigtighedsindikatorer og VRD-indikator (Spændingsreduktionsenhed)

>> Se Advarsels- og fejlindikatorer for at få flere oplysninger.

>> VRD-funktionen (Spændingsreduktionsenhed) bruges kun i MMA- og Fugning-tilstandene, og kun hvis funktionen er aktiveret på svejseudstyret. Nærmere oplysninger findes i Spændingsreduktionsenhed (VRD).

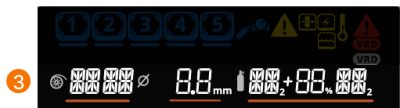

3. Svejsetrådens materiale, diameter og indstillinger for beskyttelsesgas

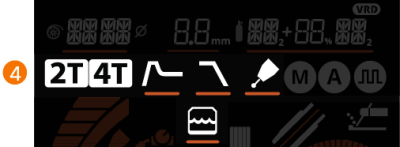

4. Indikatorer for kontaktlogik, hotstart, kraterfyldning, efterstrøm og vandkøling

5. Indikatorer for MIG-svejseprocessen

	Automatisk MIG (1-MIG)
	Puls MIG
	Manuel MIG

6. Indstillingslås og indikator for sikkerhedslås (når sikkerhedslåsen er aktiveret, vises teksten »LOCKED« på skærmen)

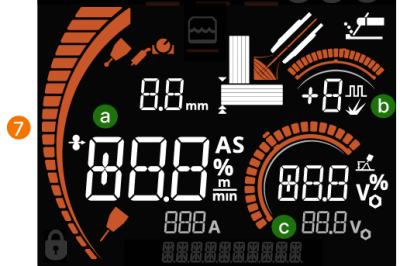

7. Vigtigste svejseparametre:

Justering af trådhastighed og indikatorer for materialetykkelse og fjernbetjening (når fjernbetjening i brænderen bruges til justering af svejseparametre)

Justering af dynamik eller puls

Finjustering af spænding eller spænding

MMA-ikon (når MMA-tilstand er valgt)

Fugning-ikon (når Fugning-tilstand er valgt).

8. Indikatorer for lysbuespænding og terminalspænding (lysbuespænding til venstre, terminalspænding til højre).

9. Informationslinje

Følgende parametre og indstillinger vises som tekst:

- Visning af versionsnummer (aktiveres ved at trykke på en vilkårlig knap under opstart)

- »FAILED«: Når der opstår en fejl under gemning af en hukommelseskanal

- »FACT. RESET«: Nulstil til fabriksindstilling

- »LOCKED«: Når sikkerhedslåsen er aktiveret

- »HOT START«: Når hotstart justeres (ud over hotstart-ikonet)

- »CRATER FILL«: Når kraterfyldning justeres (ud over kraterfyldning-ikonet)

- »POST CURR.«: Når efterstrøm justeres (ud over efterstrøm-ikonet)

- »POST GAS«: Ved justering af eftergassen

- »VOLT. ARC / VOLT. TERM»: Når du vælger, om lysbuespænding («VOLT. ARC») eller terminalspænding («VOLT. TERM») skal vises under og kort efter svejsning

- Længden af svejsetråden, der drives med trådfødningsknappen

Der henvises til Hovedsvejseparametre for at få flere oplysninger om svejseparametrene for hver svejsning.

Du kan også finde en forklaring på symbolerne på X3-betjeningspanelet her: Oversigt over symboler og ikoner på X3-betjeningspanelet.
