X3 strømkilde med køleenhed

Dette afsnit beskriver opbygningen af X3-strømkilder med køleenhed. Køleenheden er integreret med strømkilden i den vandkølede udgave.

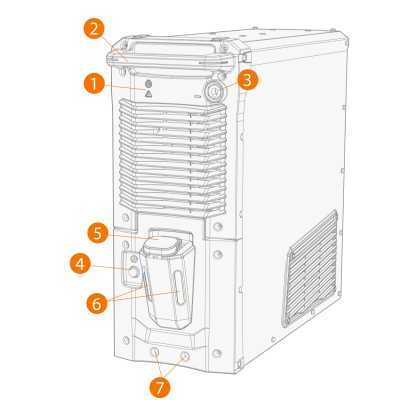

På forsiden:

1.

Indikatorpanel

•  Indikator for tænd/sluk: LED'en er grøn, når enheden er tændt.

•  Advarselsindikator: LED'en lyser gult, hvis der opstår overophedning.

2.

Håndtag (ikke beregnet til mekaniske løft)

3.

Stik til returkabel, minusstik (-)

4.

Knap til kølemiddelcirkulation

>>  Ved at holde knappen trykket ned aktiveres pumpen, så kølemidlet cirkulerer gennem systemet. Når knappen slippes, standser pumpen.

5.

Beholderdæksel

6.

Indikator for kølemiddel

7.

Låseinterface foran (låsning på valgfri vogn)

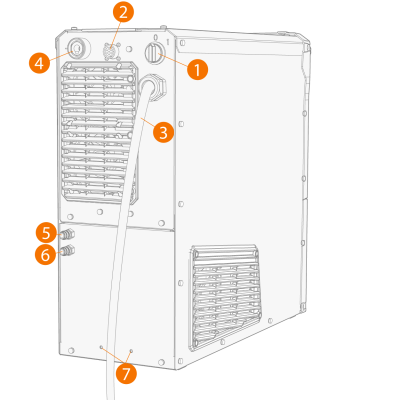

Bagfra:

1.

ON/OFF-knap

2.

Stik til styrekabel

3.

Netledning

4.

Svejsestrømkabelstik, plus (+) stik

5.

Stik til kølemiddel-indtag/udtag (farvekodet)

6.

Stik til kølemiddel-indtag/udtag (farvekodet)

7.

Bageste låsedel

>>  Til at låse oven på den valgfrie vogn.
