X3 strømkilde

Dette afsnit beskriver opbygningen af X3-strømkilder uden køleenhed.

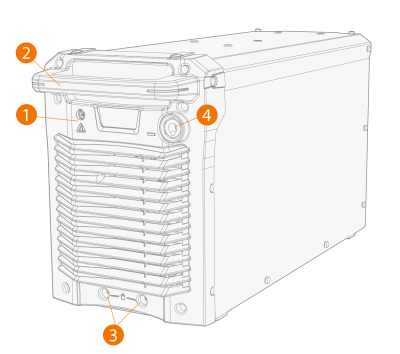

På forsiden:

1.

Indikatorpanel

•  Indikator for tænd/sluk: LED'en er grøn, når enheden er tændt.

•  Advarselsindikator: LED'en lyser gult, hvis der opstår overophedning.

2.

Håndtag (ikke beregnet til mekaniske løft)

3.

Låsedel til front

>>  Til at låse oven på den valgfrie vogn.

4.

Stik til returkabel, minusstik (-)

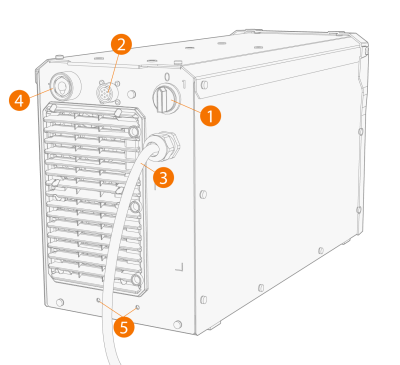

Bagfra:

1.

ON/OFF-knap

2.

Stik til styrekabel

3.

Netledning

4.

Svejsestrømkabelstik, plus (+) stik

5.

Bageste låsedel

>>  Til at låse oven på den valgfrie vogn.
