送丝导管更换

送丝导管是耗材，如果磨损或填充焊丝材料更换时，需要更换。本说明涵盖 SuperSnake GTX04HD 中继送丝机送丝导管更换。如需了解如何更换焊枪的送丝导管，请参阅焊枪操作手册。

如果您将填充焊丝更换为其他直径或材料，还请相应地更换送丝轮和送丝轮配件。

在更换送丝导管之前，必须将填充焊丝从中继送丝机系统中移除。

所需工具：

移除旧送丝导管：

1.

从中继送丝机和送丝机上断开电缆。

2.

完全拉直电缆包柄确保电缆不扭曲。

3.

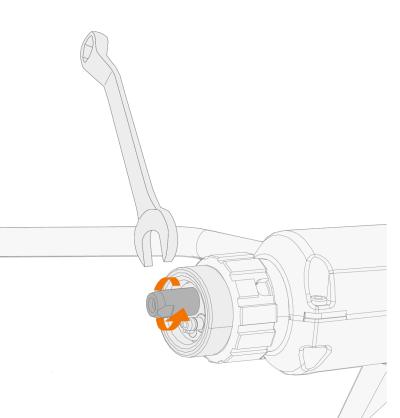

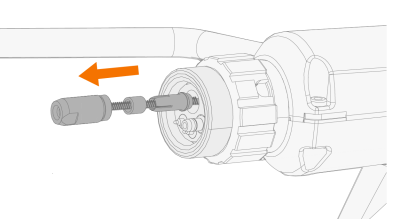

移除送丝导管的套管以及中继送丝机电缆两端的密封圈和锥体。

4.

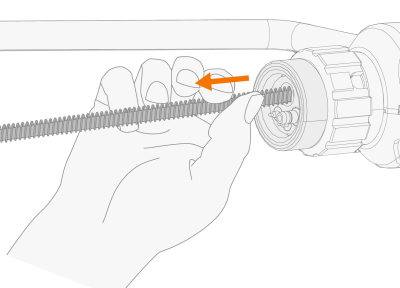

从中继送丝机端拉出旧送丝导管，以此将其从软管中取出。

安装新送丝导管：

1.

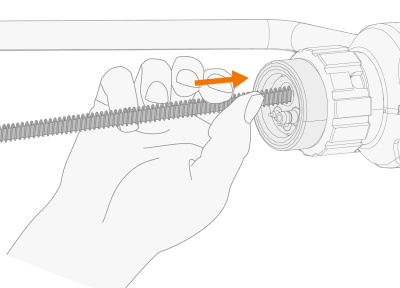

从送丝机端将新送丝导管送入软管。

2.

确保送丝导管完全穿过，并且至少送丝导管的衬套长度从电缆的中继送丝机端挤出。

3.

将锥体、密封圈和衬套插入中继送丝机端的送丝导管上。

使用新送丝导管随附的送丝导管专用配件。

密封圈的位置必须能够让孔径较大的一端先进入。组装时，密封圈必须越过锥体的边缘。这是将送丝导管固定到位所必需的。

4.

在中继送丝机端，用送丝导管衬套将送丝导管推入电缆中。通过拧紧衬套固定送丝导管安装。

5.

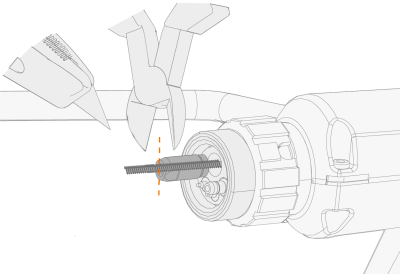

在送丝机端，使用衬套作切割多余的送丝导管。

用侧切钳切掉多余的钢螺旋送丝导管，用地毯刀切掉多余的 Chili 特氟龙送丝导管。

6.

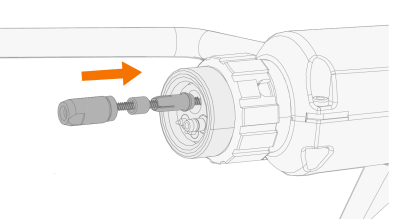

将锥体和送丝导管衬套插入送丝机端的送丝导管上。

使用新送丝导管随附的送丝导管专用配件。

7.

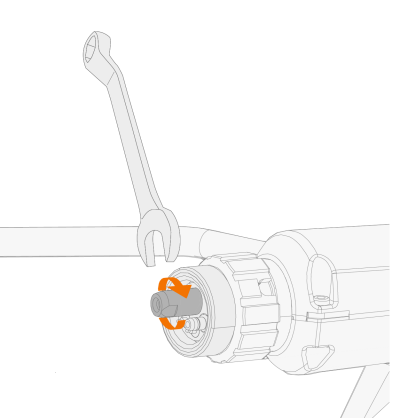

通过将送丝导管衬套拧紧到位来固定送丝导管安装。

更换填充焊丝入口导丝管：

使用新送丝导管随附的送丝导管专用配件。

1.

如有必要，可拆下送丝轮。（参见 中继送丝机安装，详细了解送丝轮安装。）

2.

拆下并更换中间导管。

3.

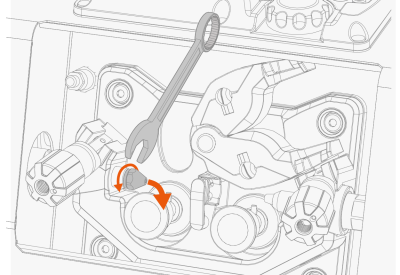

暂时拆下中继送丝机内的焊丝入口导向。

4.

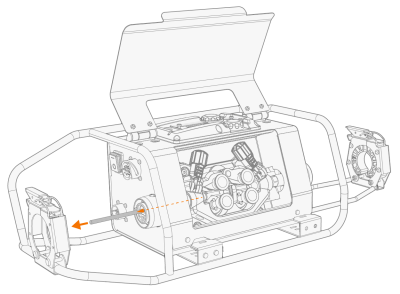

从内向外推旧填充焊丝入口导丝管，直到可以从外面抓住它。移除旧填充焊丝入口导丝管。

5.

将暂时移除的焊丝入口导向尖端重新安装到位。

6.

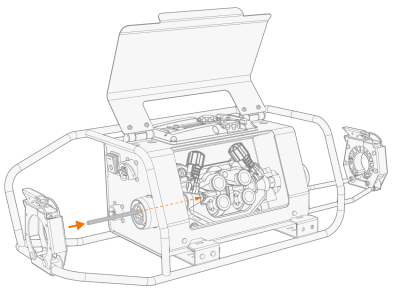

安装新的填充焊丝入口导丝管。使它穿过欧式接头，直到它停在焊丝入口导向尖端。

中继线也连接好后，填充焊丝入口导丝管应完全位于焊丝入口导向尖端中。
