送丝轮压力调整
在调整辊安装在压柄上时调整送丝轮压力。在焊丝脱离焊枪导电嘴末端时,施加的负载应足以克服手对焊丝形成的轻微制动力。
![]() |
对于直径较小和柔软的焊丝,需要的送丝压力也更小。参阅本章末尾的表格,获取更多指导。 |
1. | 如果尚未安装到位,请按照“中继送丝机安装”中继送丝机安装中的说明安装送丝轮。 |

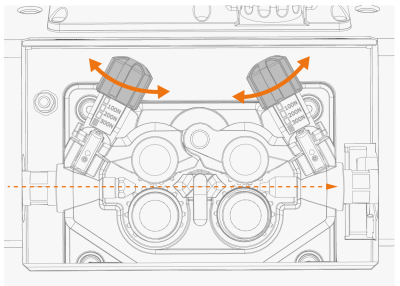

2. | 使用压力调节滚轮调节送丝轮的压力。一对送丝轮的压力应相等。 |
>>调节辊旁边的刻度尺表示以牛顿 (N) 为单位的压力负荷。
>>如需了解正确的压力,请参阅本节末尾的表格。
![]() |
压力过大会压平焊丝,并损坏焊丝镀层或药芯。压力过大还会导致不必要的送丝轮磨损和增加变速箱负荷。 |
![]() |
使用 SuperSnake GTX04HD 中继送丝机时,建议不要在主送丝机装置中使用滚花送丝轮。 |
![]() |
在 X5 FastMig 焊接设备设置中选择 SuperSnake GTX04HD 中继送丝机后,当按下送丝器面板上的冷送丝按钮时,冷送丝功能会自动将焊丝送入系统。 |
焊丝 | 送丝轮轮廓 | 焊丝直径 (mm) | 调节 (x100N) |
---|---|---|---|
实芯铁/不锈钢 | V 型槽![]() |
0.8-1.0 | 1.5−2.0 |
≥ 1.2 | 2.0−2.5 | ||
金属和药芯(MC,FC) | V 型槽,带滚花![]() |
≥ 1.2 | 1.0−2.0 |
自保护(无气) | V 型槽,带滚花![]() |
≥ 1.6 | 2.0−3.0 |
Al | U 型槽![]() |
1.0 | 0.5−1.0 |
1.2 | 1.0−1.5 | ||
1.4 | 1.5−2.0 | ||
≥ 1.6 | 2.0−2.5 |
