连接中继送丝机

带有欧式接头的焊接电缆传输焊接功率、保护气体和填充焊丝。单独的控制电缆连接用于其他焊接控制装置（例如远程控制）。

1.

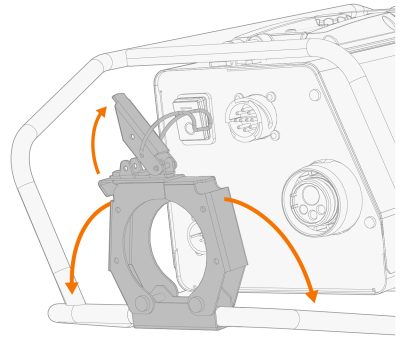

打开电缆应变消除装置。

2.

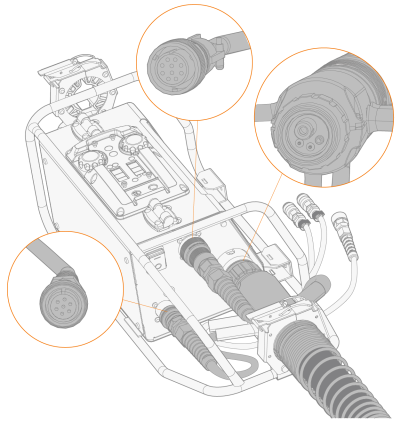

将中继送丝机中继线（焊接电缆、控制电缆和同步电缆）连接到中继送丝机。

>>用手拧紧枪环，固定电缆。

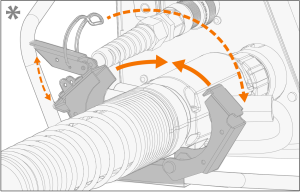

>>关闭中继线应变消除装置 (*)。

3.

如果使用水冷：

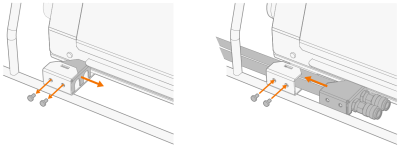

>>从框架支架上拆下螺丝和紧固夹。

>>在中继送丝机侧的支架下方布置冷却软管。

>>将紧固夹连接到冷却软管。

>>使用提供的夹子和螺丝固定到框架上。

4.

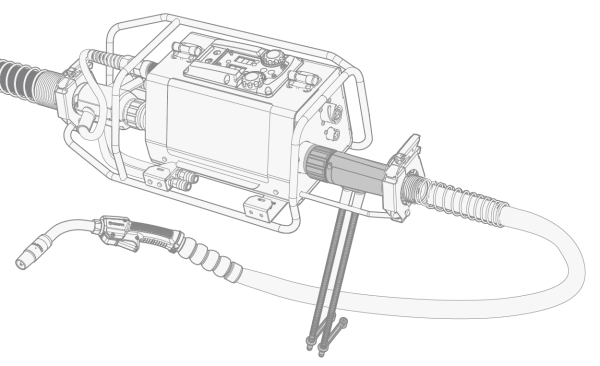

将焊枪连接到中继送丝机。

>>用手拧紧枪环，固定焊接电缆。

>>关闭焊接电缆应变消除装置 (*)。

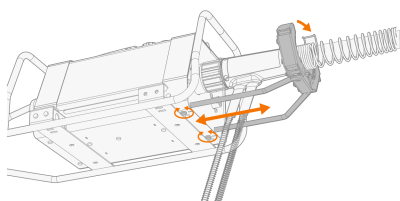

可根据使用的焊枪调整焊接电缆应变消除装置距离。

为了确保可靠的焊接性能，请确保焊枪适用于预期的焊接应用，并且处于良好的工作状态，正确安装了适合的送丝导管部件和导电嘴，以及水冷软管。

5.

如果使用水冷：

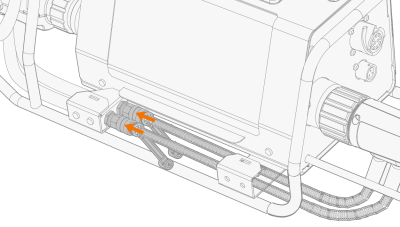

>>在中继送丝机侧的支架下方布置焊枪冷却软管。

>>连接冷却软管快速接头。冷却软管使用颜色编码。

6.

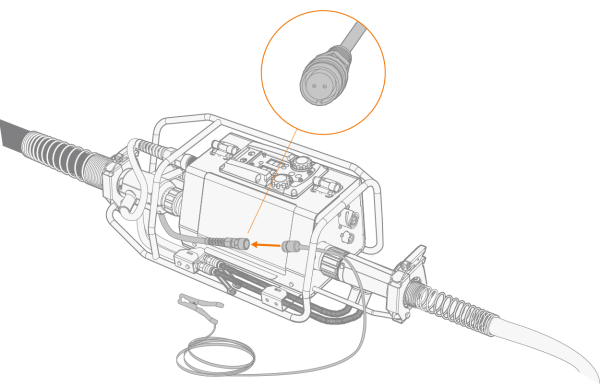

如果使用电压感应电缆：

>>将电压感应电缆连接到来自中继线的接头。

7.

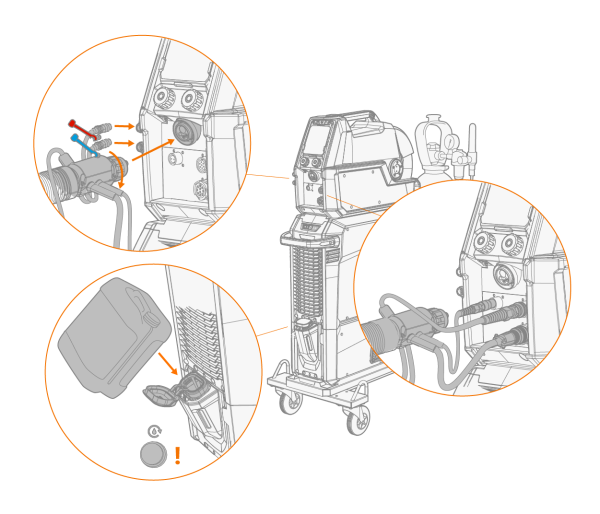

将中继送丝机中继线连接到您的焊接设备。有关更多详情，请参阅焊接设备的操作说明（X5 FastMig：此处）。

8.

在中继送丝机的用户界面上，选择 SuperSnake GTX04HD 中继送丝机和中继送丝机中继线长度。有关更多详情，请参阅焊接设备的操作说明（X5 FastMig：此处）。

如果设置中没有 SuperSnake GTX04HD，并且您使用的是兼容焊接设备，则您的焊接设备固件必须更新到最新版本。
