设备描述
Kemppi SuperSnake GTX04HD 中继送丝机是用于远距离送丝和限制接触有/无水冷焊接的综合解决方案。它可以把 MIG/MAG 焊枪的范围扩展到最远 30 米，为各种焊丝提供简单的远距离送丝，在其他焊接设备无法到达的位置进行高质量焊接。
默认情况下，SuperSnake GTX04HD 中继送丝机配有 Kemppi 的钢螺旋送丝导管。DL Chili 送丝导管可作为选件提供。
|
如果您的 X5 FastMig 或 Master M（353、355、358）焊接设备的中继送丝机设置中没有 SuperSnake GTX04HD 中继送丝机，则必须将设备固件更新到最新版本。 |

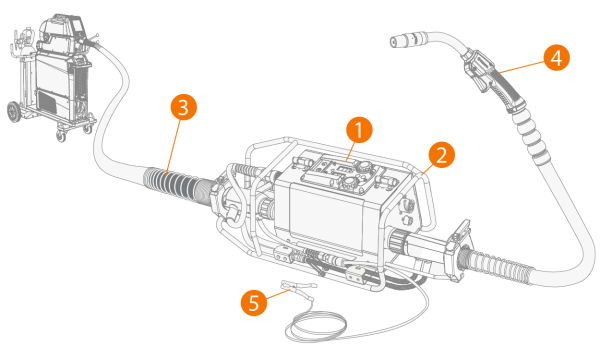

系统
中继送丝机设备：
| 1. | SuperSnake GTX04HD 中继送丝机 |
| 2. | SuperSnake GTX04HD 保护架（集成） |
| 3. | SuperSnake GTX04HD 中继线 |
其他设备：
| 4. | MIG/MAG 焊枪 |
| 5. | 电压感应电缆 |

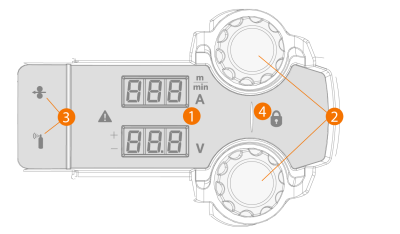

中继送丝机控制面板
| 1. | 中继送丝机控制面板 |
>>显示送丝速度/焊接电流以及用于微调
>>错误指示灯（红色），警告指示灯（黄色）
| 2. | 控制旋钮 |
>>送丝速度和/或焊接电流
>>微调（例如电压，取决于焊接工艺）
|
|
自动控制旋钮激活 :不使用控制旋钮时，它们会自动停用，以防止意外更改焊接参数。将任一控制旋钮旋转四分之一圈即可再次激活控制旋钮功能。激活后，控制旋钮之间的 LED 指示灯 变为绿色。 |
| 3. | 气体检测按钮和冷送丝按钮 |
| 4. | 焊接开关指示灯（锁定） |
>>如果通过焊接开关关闭焊接，则锁定符号亮起。
|
|
焊接开关不会关闭中继送丝机。 |

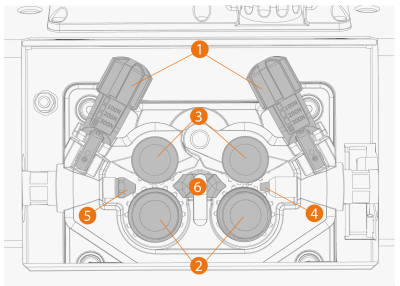

中继送丝机送丝装置
| 1. | 压柄锁定和调节机构 |
| 2. | 送丝轮（驱动轮）和送丝轮盖 |
| 3. | 送丝轮（压轮）和送丝轮销 |
| 4. | 焊丝出口导管 |
| 5. | 焊丝入口导向尖端 |
| 6. | 中间送丝引导导管 |

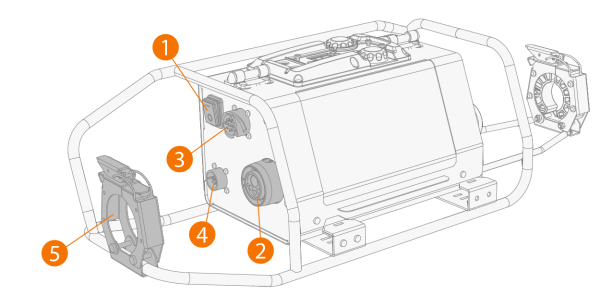

中继送丝机背面（送丝机端）
| 1. | 焊接开关 |
>>如果设置为 OFF，则可以防止使用中继送丝机焊接。
| 2. | 焊接电缆欧式连接器（用于来自送丝机的中继线） |
| 3. | 控制电缆接头（用于来自送丝机的中继线） |
| 4. | 中继送丝机同步电缆接头（用于来自送丝机的中继线） |
| 5. | 中继线应变消除装置 |

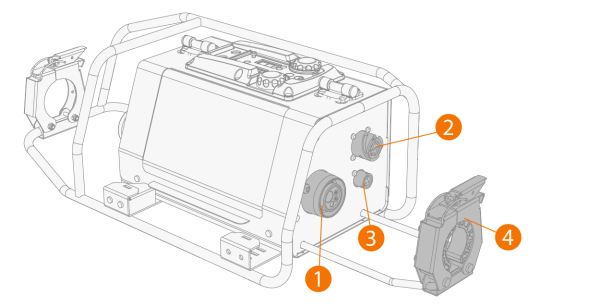

中继送丝机正面（焊枪端）
| 1. | 焊接电缆欧式接头（用于焊枪） |
| 2. | 控制电缆接头（例如用于遥控） |
| 3. | 3 针 +48V 接头，针序列：A) GND，B) +48V（最大值10W），C) CAN 总线 |
| 4. | 焊接电缆应变消除装置 |

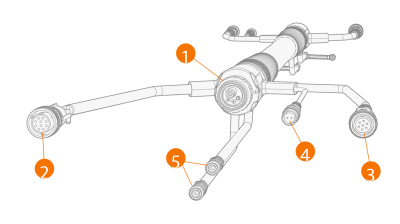

中继线
| 1. | 焊接电缆（带欧式接头） |
| 2. | 控制电缆 |
| 3. | 中继送丝机同步电缆 |
| 4. | 电压感应电缆 |
| 5. | 冷却剂软管 |
|
设备标识 序列号 设备序列号标注在铭牌上或者设备上的其他醒目位置。例如订购备件或维修时，正确告知产品序列号是十分重要的。 二维码 序列号及其他与设备相关的规格信息也有可能以二维码（或条形码）的形式保存在设备上。智能手机相机和配有能快速获取设备具体信息的专门读卡器的设备能读取这些二维码和条形码。 |
