Установка вспомогательного устройства подачи проволоки
Перед подключением или загрузкой присадочной проволоки во вспомогательное устройство подачи проволоки необходимо установить ролики подачи проволоки и проволокоподающий механизм. Убедитесь, что подающие ролики соответствуют диаметру и типу присадочной проволоки. Более подробная информация приведена в разделе Выбор комплекта подающих роликов.
|
При использовании вспомогательного устройства подачи проволоки SuperSnake GTX04HD не рекомендуется использовать накатанные подающие ролики в основном механизме подачи проволоки. Такие ролики могут приводить к слишком большому трению присадочной проволоки в механизме подачи проволоки и предотвращать оптимальное использование вспомогательного устройства подачи проволоки SuperSnake GTX04HD. |

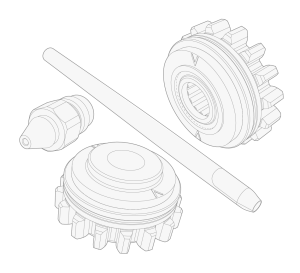

Вспомогательное устройство подачи проволоки поставляется со стандартным набором компонентов для линии подачи проволоки и стальным спиральным направляющим каналом, если не указано иное. Подающие ролики приобретаются отдельно. Убедитесь, что у вас имеются и установлены правильные компоненты и подающие ролики.
Необходимые инструменты:
|

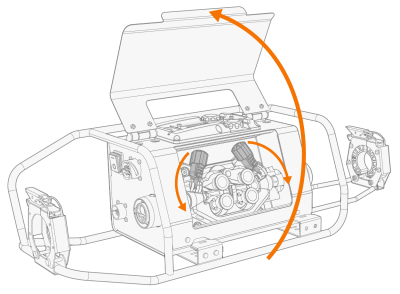

| 1. | Откройте дверцу механизма подачи и освободите прижимные рычаги, потянув за них. |

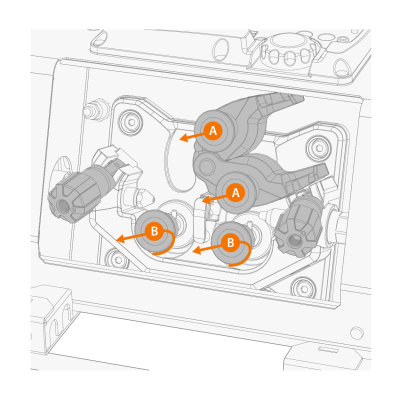

| 2. | Снимите крышки крепления подающего ролика для проволоки (B), повернув и потянув их. |
| 3. | Снимите крепежные штифты прижимного подающего ролика (A), потянув за них. |

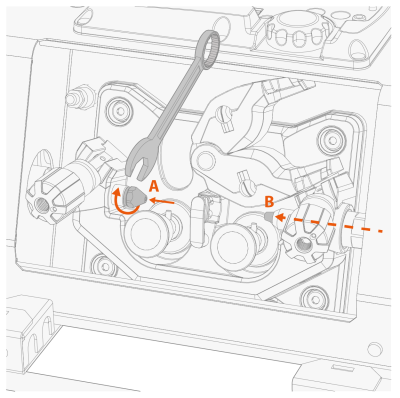

| 4. | Установите направляющие для проволоки. |
>> Установите входную направляющую (A). Закрепите детали с помощью гаечного ключа.
>> Установите выходную направляющую трубку (B), вставив ее с конца вспомогательного устройства подачи проволоки, где находится сварочная горелка.
|
|
Стальной спиральный направляющий канал ввода проволоки устанавливается на заводе в разъем Euro за направляющей ввода проволоки (A). Направляющий канал подачи проволоки необходимо заменить при использовании направляющего канала DL Chili (например, при сварке алюминия). |
| 5. | Установите среднюю направляющую трубку. Зафиксируйте ее на месте, повернув защелку. |

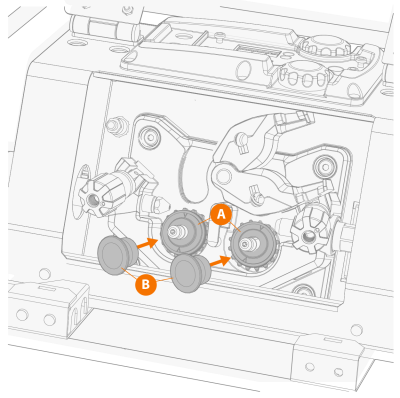

| 6. | Установите приводные подающие ролики (A) на место, зубчатой частью вниз, и установите монтажные крышки (B). |
|
|
Убедитесь, что канавка в нижней части ролика выровнена относительно поперечного штифта на приводном вале. |

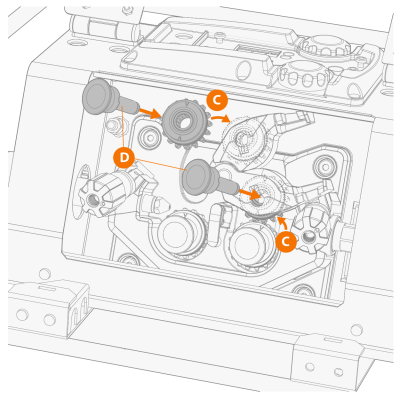

| 7. | Установите прижимные подающие ролики (C) на место, зубчатой частью вниз, и установите крепежные штифты (D). |
| 8. | Закройте прижимные рычаги. |
Сведения о регулировке давления подающего ролика приводятся в разделе Регулировка прижимного усилия подающих роликов.
