Подключение вспомогательного устройства подачи проволоки

По сварочному кабелю с разъемом Euro передается нагрузка, защитный газ и присадочная проволока. Отдельное подключение кабеля управления служит для дополнительного управления сваркой (например, дистанционного управления).

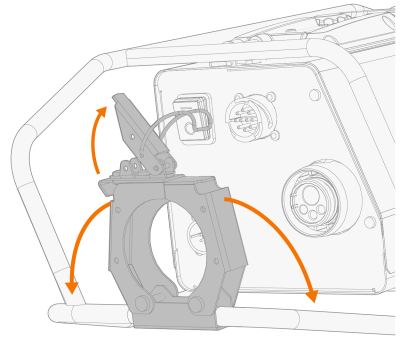

Откройте механизмы компенсатора натяжения кабеля.

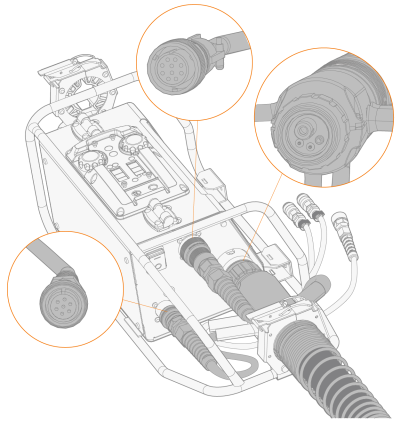

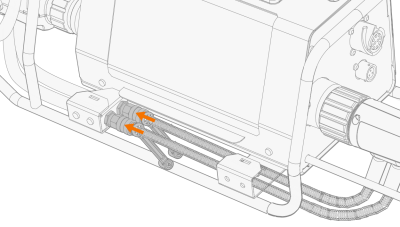

Подключите соединительный кабель вспомогательного устройства подачи проволоки (сварочный кабель, кабель управления и кабель синхронизации) к вспомогательному устройству подачи проволоки.

>> Зафиксируйте кабели, затянув кольца от руки.

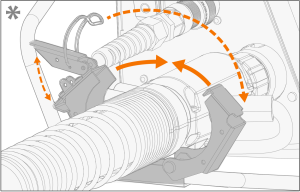

>> Закройте механизм компенсации натяжения соединительного кабеля (*).

Если используется водяное охлаждение:

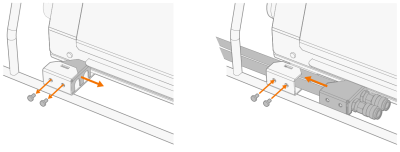

>> Снимите винты и фиксирующий зажим с кронштейна рамы.

>> Проложите охлаждающие шланги под кронштейном со стороны вспомогательного устройства подачи проволоки.

>> Прикрепите фиксирующий зажим к охлаждающим шлангам.

>> Закрепите на раме с помощью прилагаемых зажимов и винтов.

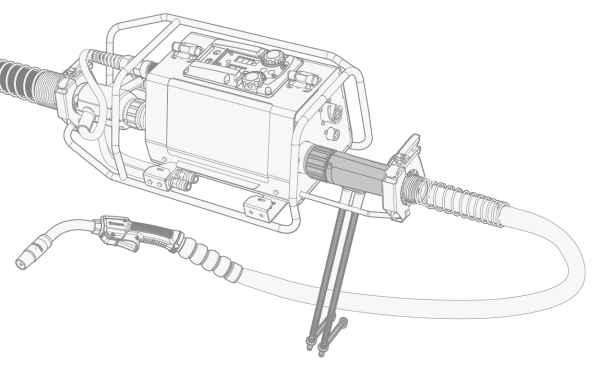

Подключите сварочную горелку к вспомогательному устройству подачи проволоки.

>> Зафиксируйте сварочный кабель, затянув кольцо от руки.

>> Закройте механизм компенсации натяжения сварочного кабеля (*).

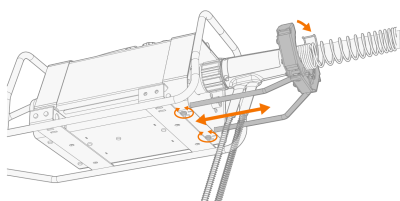

Расстояние механизма компенсатора натяжения сварочного кабеля можно регулировать в зависимости от используемой сварочной горелки.

Чтобы обеспечить высокие сварочные характеристики, убедитесь, что пистолет подходит для предполагаемой сварочной операции и находится в хорошем рабочем состоянии, в горелке установлены подходящие компоненты направляющего канала, контактный наконечник и шланги охлаждающей жидкости.

Если используется водяное охлаждение:

>> Проложите охлаждающие шланги сварочной горелки под кронштейнами со стороны вспомогательного устройства подачи проволоки.

>> Подсоедините защелкивающиеся разъемы охлаждающего шланга. Шланги охлаждения имеют цветовую маркировку.

Если используется кабель контроля уровня напряжения:

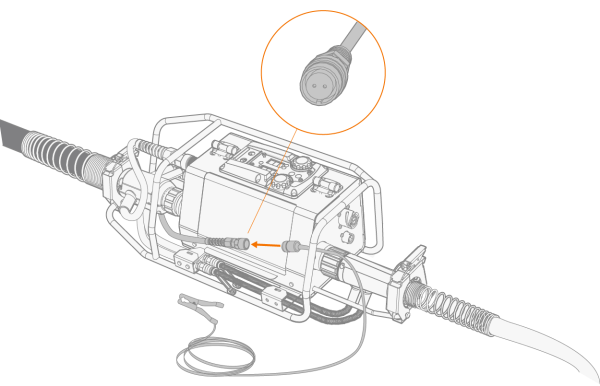

>> Подсоедините кабель контроля уровня напряжения к разъему, идущему от соединительного кабеля.

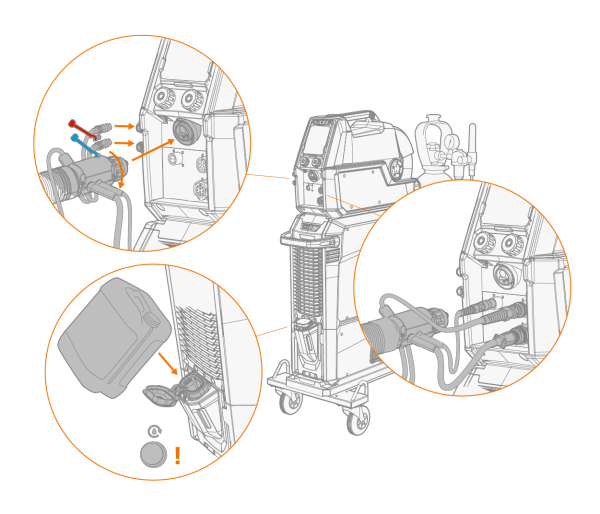

Подключите соединительный кабель вспомогательного устройства подачи проволоки к сварочному оборудованию. См. подробные сведения в инструкциях по эксплуатации сварочного оборудования (X5 FastMig: здесь).

В пользовательском интерфейсе механизма подачи проволоки выберите вспомогательное устройство подачи проволоки SuperSnake GTX04HD и длину соединительного кабеля вспомогательного устройства подачи проволоки. См. подробные сведения в инструкциях по эксплуатации сварочного оборудования (X5 FastMig: здесь).

Если вспомогательное устройство подачи проволоки SuperSnake GTX04HD недоступно в настройках и вы используете совместимое сварочное оборудование, необходимо обновить встроенное программное обеспечение до последней версии.
