Ajuste de pressão da roldana de alimentação

Ajuste a pressão do rolete de avanço com os roletes de ajuste montados nos braços de pressão. A carga aplicada deve ser suficiente para vencer uma leve força de frenagem aplicada manualmente ao arame de enchimento enquanto ele sai do bico de contato da pistola de soldagem.

Para arames de enchimento de menores diâmetros e mais macios, é necessária uma pressão de tração menor. Consulte a tabela no final deste capítulo para mais orientações.

1.

Se ainda não estiver no lugar, instale os roletes de avanço do arame conforme descrito em Instalação do subalimentador.

2.

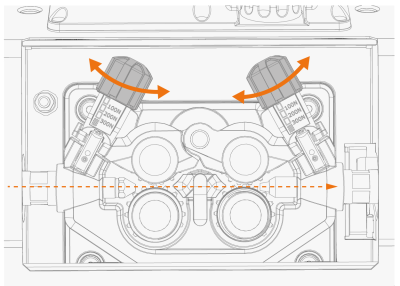

Ajuste a pressão dos roletes de avanço com os roletes de ajuste de pressão. A pressão é a mesmo para ambos os pares de roldanas de alimentação.

>>  Uma escala graduada ao lado do rolete de ajuste indica a carga de pressão em Newtons (N).

>>  Para a correta de pressão, consulte a tabela no final desta seção.

Pressão excessiva provoca achatamento do arame de enchimento e pode danificar arames revestidos ou tubulares. Isso também causa desgaste desnecessário às roldanas de alimentação e aumenta a carga na caixa de redução.

O uso de roldanas de alimentação recartilhadas na unidade alimentadora principal de arame ao usar o subalimentador GTX04HD SuperSnake não é recomendado.

Quando o subalimentador GTX04HD SuperSnake é selecionado nas configurações do equipamento de soldagem X5 FastMig, o recurso de avanço de arame alimentará o arame automaticamente para o sistema quando o botão de avanço do arame no alimentador de arame for pressionado.



Arame de enchimento	Perfil da roldana de alimentação	Diâmetro do arame de enchimento (mm)	Ajuste (x100N)
Fe/Ss sólido	Ranhura em V	0.8-1.0	1.5−2.0
		≥ 1.2	2.0−2.5
Metal e fluxado (MC, FC)	Ranhura em V, serrilhada	≥ 1.2	1.0−2.0
Autoprotegido (sem gás)	Ranhura em V, serrilhada	≥ 1.6	2.0−3.0
Al	Ranhura em U	1.0	0.5−1.0
		1.2	1.0−1.5
		1.4	1.5−2.0
		≥ 1.6	2.0−2.5
