Installazione del trainafilo secondario

Prima di collegare o caricare il filo d'apporto nel subtraino, è necessario installare i rulli trainafilo e impostare il meccanismo. Accertarsi che i rulli di avanzamento siano adatti per il tipo e il diametro del filo di apporto. Per ulteriori informazioni, fare riferimento a Selezione del kit del rullo di avanzamento.

Quando si utilizza il subtraino SuperSnake GTX04HD, si sconsiglia di utilizzare rulli di alimentazione zigrinati nel trainafilo principale. Tali rulli, infatti, potrebbero causare un livello di attrito eccessivo sul filo d'apporto e quindi impedire di ottenere risultati ottimali con il subtraino SuperSnake GTX04HD.

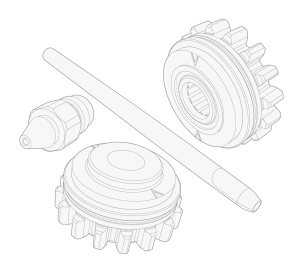

Il subtraino viene fornito con un kit di componenti della linea filo standard e con una guaina in filo metallico a spirale in acciaio, se non diversamente specificato. I rulli di alimentazione devono essere acquistati separatamente. Verificare di avere a disposizione i componenti e i rulli di avanzamento corretti e che questi siano stati installati.

Utensili necessari:

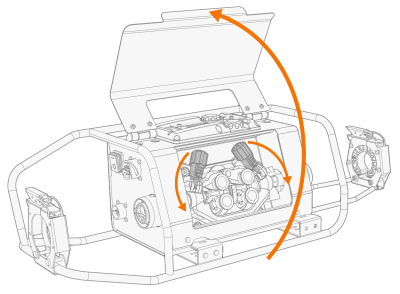

Aprire lo sportello del meccanismo di avanzamento e tirare i bracci di pressione per rilasciarli.

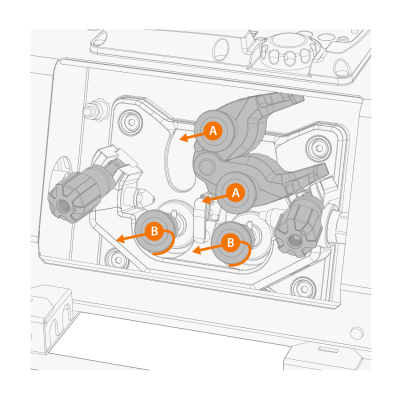

Rimuovere i tappi di montaggio del rullo di alimentazione dell'azionamento (B) ruotandoli e tirandoli.

Rimuovere i perni di montaggio del rullo di alimentazione a pressione (A) tirandoli.

Installare i guidafilo:

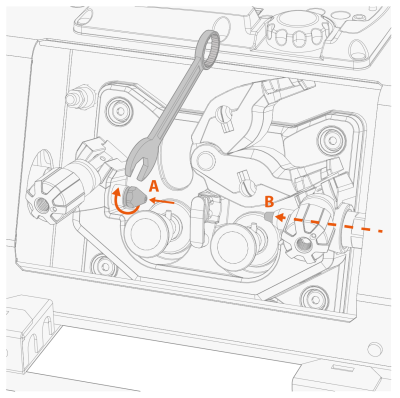

>> Installare la guida di ingresso del filo (A). Fissare il componente utilizzando la chiave.

>> Installare il tubo guida di uscita del filo (B) inserendola dall'estremità lato torcia per saldatura del subtraino.

Il guidafilo di ingresso a spirale in acciaio è installato in fabbrica nel connettore Euro dietro il guidafilo di ingresso (A). Il guidafilo di ingresso deve essere sostituito se si utilizza la guaina in filo metallico DL Chili (ad esempio durante la saldatura dell'alluminio).

Installare il tubo guida centrale. Bloccarlo ruotando il fermaglio di blocco.

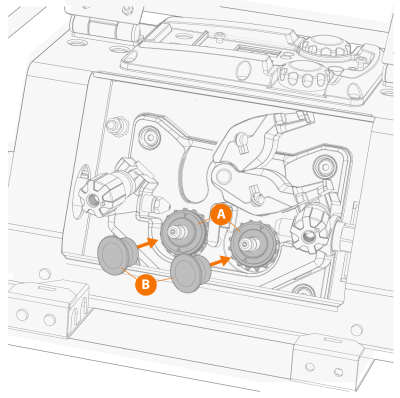

Montare i rulli di alimentazione dell'azionamento (A) in posizione, con la sezione del rullo dentata rivolta verso il basso, e installare i tappi di montaggio (B).

Verificare che la scanalatura sul fondo del rullo sia allineata con il perno incrociato sull'albero di trasmissione.

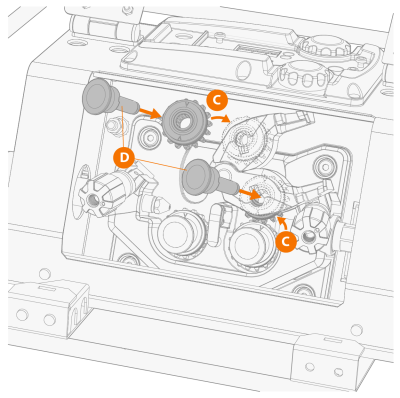

Far scorrere i rulli di alimentazione a pressione (C) in posizione, con la sezione del rullo dentata rivolta verso il basso, e installare i perni di montaggio (D).

Chiudere i bracci di pressione.

Per regolare la pressione del rullo di alimentazione, fare riferimento a Regolazione della pressione del rullo di avanzamento.
