Ajuste presión del rodillo de alimentación
Ajuste la presión del rodillo de alimentación con los reguladores de ajuste montados en los brazos de presión. La carga aplicada debería ser suficiente para superar una fuerza de frenado suave aplicada manualmente al alambre de relleno, cuando sale de la punta de contacto de la pistola de soldar.
|
Para los alambres de relleno con diámetros más pequeños, se requiere una menor presión de alimentación. Consulte la tabla presente al final de este capítulo para una mayor orientación. |
| 1. | Si aún no están en su sitio, instale los rodillos de alimentación de alambre tal como se describe en Instalación del subalimentador. |

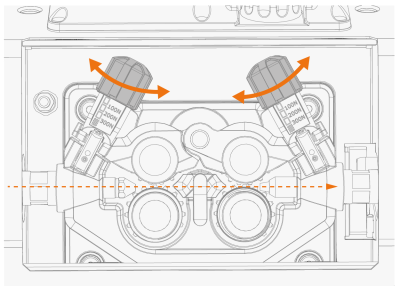

| 2. | Ajuste la presión de los rodillos de alimentación con los reguladores de ajuste de presión. La presión es la misma en ambos pares de rodillos de alimentación. |
>> Hay una escala graduada al lado del regulador de ajuste que indica la carga de la presión en Newtons (N).
>> Para saber la presión correcta, consulte la tabla presente al final de esta sección.
|
La presión excesiva puede provocar el aplastamiento del alambre de relleno y dañar los alambres tubulares o con fundente en el núcleo. También puede provocar el desgaste indebido de los rodillos de alimentación y aumentar la carga en la caja de engranajes. |
|
|
No se recomienda el uso de rodillos de alimentación estriados en el alimentador de alambre principal cuando se esté usando el subalimentador SuperSnake GTX04HD. |
|
|
Cuando se selecciona el subalimentador SuperSnake GTX04HD en la configuración del equipo de soldadura X5 FastMig, la función de avance de alambre alimentará el alambre automáticamente en el sistema cuando se presione el botón de avance de alambre en el alimentador de alambre. |
| Alambre de relleno | Perfil del rodillo de alimentación | Diámetro del alambre de relleno (mm) | Ajuste (x100N) |
|---|---|---|---|
| Fe/Ac. inox. sólido | Hendidura en V |
0.8-1.0 | 1.5−2.0 |
| ≥ 1.2 | 2.0−2.5 | ||
| Sólido y con fundente (MC, FC) | Hendidura en V, estriada |
≥ 1.2 | 1.0−2.0 |
| Autoprotejido (sin gas) | Hendidura en V, estriada |
≥ 1.6 | 2.0−3.0 |
| Al | Hendidura en U |
1.0 | 0.5−1.0 |
| 1.2 | 1.0−1.5 | ||
| 1.4 | 1.5−2.0 | ||
| ≥ 1.6 | 2.0−2.5 |
