中继送丝机安装

在连接填充焊丝或将其装入中继送丝机之前，必须安装送丝轮，而且必须设置送丝机构。确保送丝轮适合填充焊丝的尺寸和类型。请参阅“组件选择”了解更多信息。

使用 X8 SuperSnake GTX 中继送丝机时，不建议在主送丝机装置中使用滚花送丝轮。它们可能会在送丝机端的填充焊丝上施加过大的摩擦力，从而阻止 SuperSnake GTX 中继送丝机获得最佳效果。

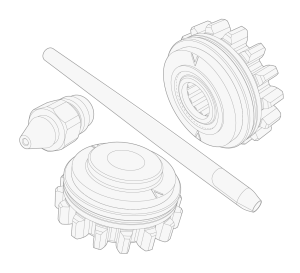

如果没有特别说明，中继送丝机随附标准导丝管组件套件和钢制螺旋送丝导管。送丝轮需单独购买。确保您有正确的组件部分，并且送丝轮已安装好。

所需工具：

1.

打开送丝机构门。

2.

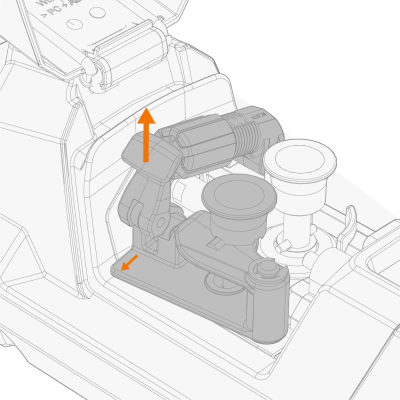

从末端抬起压柄，从而将其松开。

3.

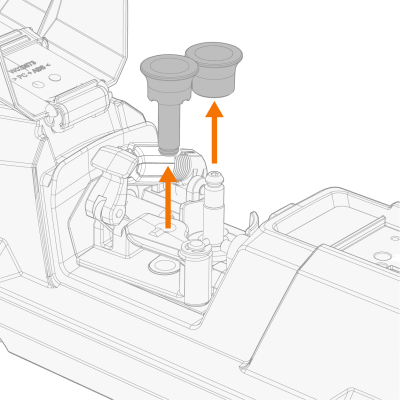

向上拉送丝轮固定销 (B) 以将其移除。

4.

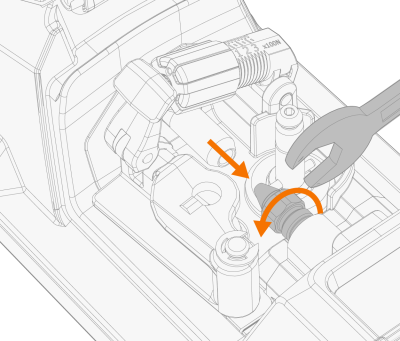

安装焊丝入口导向尖端。使用扳手将组件部分固定到位。

5.

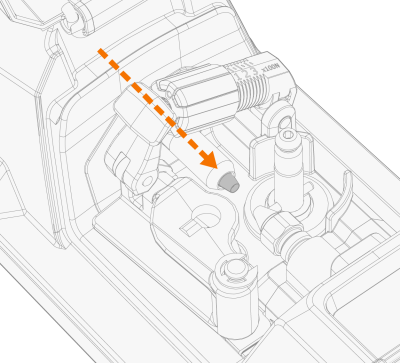

安装焊丝出口导管时，要从中继送丝机的焊枪端插入。

6.

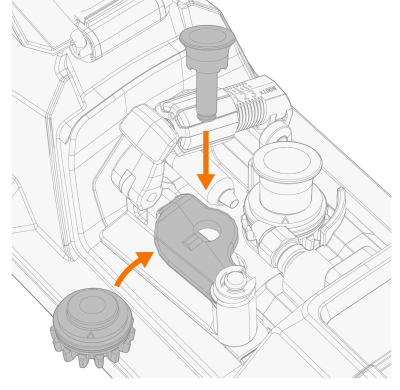

将驱动送丝轮安装到位，有齿的送丝轮部分朝下，并固定固定销/帽。

确保送丝轮底部的凹槽与驱动轴上的横销对齐。

7.

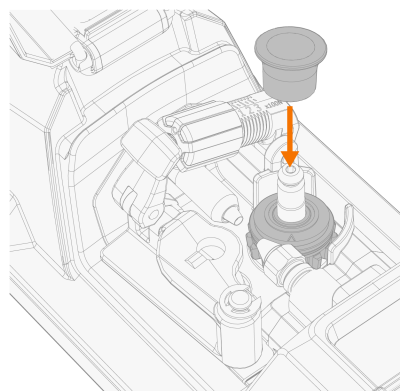

将压轮安装到位，有齿的送丝轮部分朝下，并固定固定销/帽。

8.

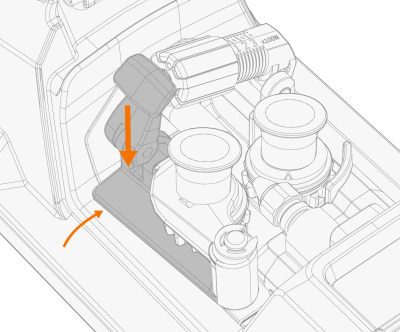

压上压柄。

有关调整送丝轮压力的信息，请参阅“送丝轮压力调整”。
