Регулировка прижимного усилия подающих роликов
Отрегулируйте давление подающих роликов с помощью регулятора роликов, установленного на прижимном рычаге. Прилагаемая нагрузка должна быть достаточной, чтобы преодолеть небольшое тормозное усилие при задерживании присадочной проволоки рукой в момент, когда она выходит из контактного наконечника сварочного пистолета.
|
Для более мягкой и тонкой присадочной проволоки требуется меньшее давление прижимных роликов. Дальнейшие указания см. в таблице в конце этой главы. |

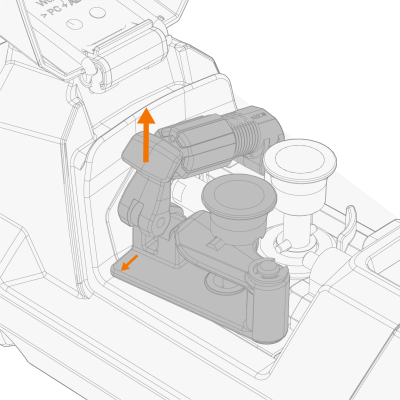

| 1. | Освободите прижимной рычаг путем его поднятия. |
| 2. | Установите ролики подачи проволоки, как описано в разделе Установка вспомогательного устройства подачи проволоки, если это еще не было сделано. |

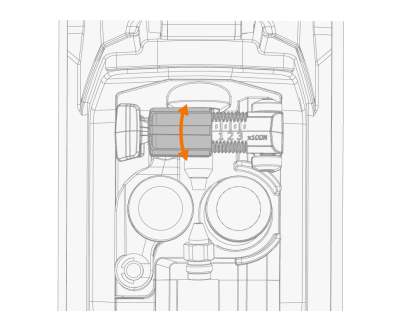

| 3. | Поворачивайте регулятор на прижимном рычаге, чтобы отрегулировать давление подающих роликов. |
>> Градуированная шкала рядом с регулятором показывает прижимное усилие в ньютонах (Н).
>> Правильные величины давления см. в таблице в конце этой главы.

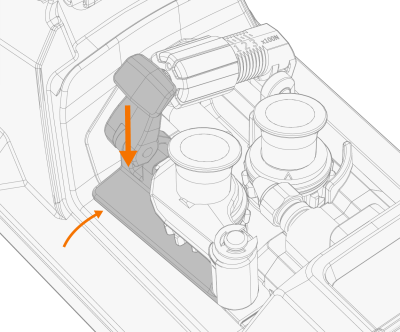

| 4. | Зафиксируйте регулировку, закрыв прижимной рычаг. |
|
Чрезмерное прижимное усилие приводит к расплющиванию присадочной проволоки и повреждению проволоки с покрытием или наполнителем. Кроме того, чрезмерное прижимное усилие приводит к повышенному износу подающих роликов и повышает нагрузку на редуктор. |
|
|
При использовании вспомогательного устройства подачи проволоки SuperSnake GTX не рекомендуется использовать накатанные подающие ролики в основном механизме подачи проволоки. |
|
|
Если в настройках сварочного оборудования X5 FastMig выбрано вспомогательное устройство подачи проволоки SuperSnake GTX, функция протяжки проволоки будет автоматически подавать проволоку при нажатии кнопки протяжки проволоки на панели механизма подачи проволоки. |
| Типы присадочной проволоки | Профиль подающих роликов | Диаметр присадочной проволоки, ø мм | Соединительный кабель*, длина м | Регулировка (x100 Н) | |
|---|---|---|---|---|---|
| Fe, Ss | V-образная канавка |
|
1,0...1,4 | 10...20 | 2,0 |
| 1,0...1,4 | 25 | 2,5 | |||
| Fe | V-образная канавка, накатанный |
|
1,6 | 10...25 | 1,5 |
| Fc, Mc | V-образная канавка, накатанный |
|
1,2...1,6 | 10...25 | 1,5 |
| Al | U-образная канавка |
|
1,2...1,6 | 10...20 | 2,0 |
| 1,2...1,6 | 25 | 2,5 | |||
* Соединительный кабель SuperSnake GTX.
