Minarc T 223 ACDC 控制面板

本节介绍 Minarc T 223 ACDC 控制面板的控制和功能。

您可以通过按物理按钮（下图中的 2-7）进行不同的参数调整和设置。调整完成后，再次按下相同按钮或按下其他按钮即可退出。

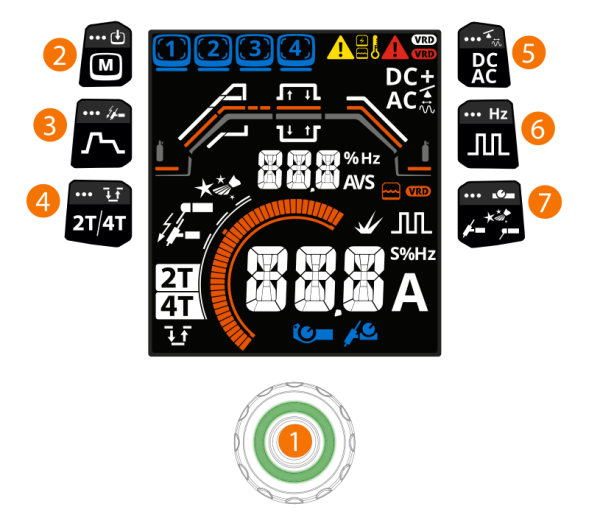

概述

1.

控制旋钮

>>调整和选择（更多信息，请参阅主电源视图)

2.

储存通道按钮

>>短按更改储存通道

>>长按将参数保存到储存通道

3.

焊接参数和 TIG HF 引弧按钮

>>短按焊接参数调整

>>长按在 TIG 高频引弧点火开 / 关之间切换（交流 TIG 时，高频引弧点火始终打开）

4.

焊枪开关逻辑按钮（TIG、清洗和抛光工艺）

>>短按在 2T 和 4T 焊枪开关逻辑功能之间切换

>>长按 2T：打开 4T 和 Minilog

>>长按 4T：开启 Minilog

>>在 Minilog 处于打开状态时短按：关闭 Minilog 并将枪开关逻辑更改为 2T

>>开启 Minilog 时长按：设置 Minilog 关闭，但枪开关逻辑保持 4T

5.

电流模式按钮

>>在 TIG 状态下短按：在直流电和交流电电流模式之间切换

>>在交流电模式下长按：交流电平衡调整

>>在交流电平衡调节模式下短按：交流电频率调节

>>在 MMA 模式下短按在直流电和直流+电流模式之间切换

6.

脉冲 TIG 按钮

>>短按在脉冲 TIG 焊接开启/关闭之间切换

>>脉冲 TIG 开启时长按：脉冲频率调节

7.

过程和遥控按钮

>>短按在 TIG、MMA、清洁和抛光工艺之间切换

>>长按在遥控模式（手持/脚踏开关遥控、焊枪遥控和遥控关闭）之间切换。遥控必须与焊接设备或焊枪连接。

重置为出厂设置

要将设备重置为出厂设置，请同时长按焊枪开关逻辑按钮 (4) 和过程及遥控按钮 (7)。

符号

符号	说明
	黄色：警告 红色：错误
	电源错误
	水冷单元 黄色：水冷单元错误 橙色水箱开启
	高温指示灯（过热）
	VRD（安全电压装置）： 白色 VRD 符号亮 = VRD 开 红色 VRD 符号闪烁 = VRD 有问题
	氩弧焊焊接工艺
	交流电 TIG 平衡
	交流电频率
	脉冲 TIG 过程
	脉冲 TIG 频率
	MMA 焊接工艺
	清洗工艺
	抛光工艺
	Minilog
	HF 引弧
	电弧力 (MMA)
AUT	自动
Err	错误
	遥控器（手持/脚踏开关）
	焊枪遥控控制



每次焊接后，焊接摘要(焊接数据）会显示 5 秒钟。

要更新控制面板软件，请联系当地的 Kemppi 服务部门。
