Параметры сварки

Вид параметров сварки включает в себя кривую старта и остановки для визуализации и настройки параметров сварки. Вы можете получить доступ к параметрам сварки, нажав на панели управления кнопку Параметры сварки и высокочастотного зажигания TIG (см. Панель управления Minarc T 223 ACDC).

Многие параметры сварки зависят от сварочного процесса, поэтому они видны и доступны для настройки.

Параметры описаны в таблице "Параметры сварки".

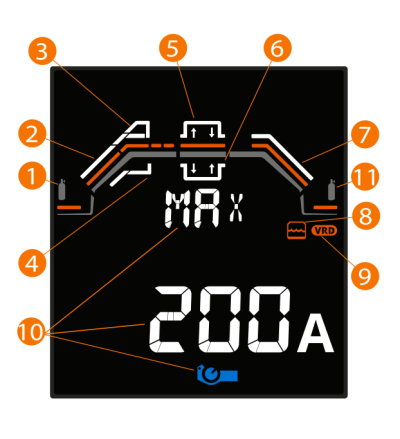

1. Газ до
2. Нарастание тока
3. Горячий старт, положительные значения
4. Горячий старт, отрицательные значения
5. Minilog, положительные значения
6. Minilog, отрицательные значения
7. Понижение силы тока
8. Водяное охлаждение
9. VRD
10. Минимальный/максимальный предел тока для дистанционного управления
11. Подача газа после сварки.

Белая линия указывает на то, что параметр включен. Оранжевая линия указывает на то, что значение параметра в данный момент регулируется. Если используется автоматическое значение параметра, его числовое значение отображается под кривой запуска и остановки.

Параметры 4T LOG

4TL = 4T LOG

SA = Поисковая дуга

TA = Ток окончания

Настройка параметров сварки

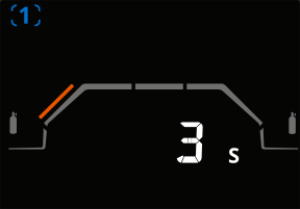

1. Поверните ручку, регулятор так, чтобы оранжевая линия появилась на нужном параметре сварки (здесь в качестве примера используется параметр Нарастание тока).

2. Нажмите кнопку на регуляторе, чтобы выбрать параметр сварки для настройки.

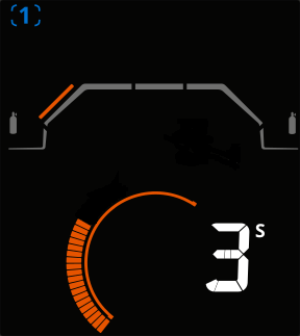

3. Поверните регулятор, чтобы настроить значение параметра сварки.
4. Подтвердите новое значение / выбор, нажав на кнопку регулятора.
Совет: Если значение параметра настраивается, можно выбрать значение параметра по умолчанию, долго нажимая на кнопку ручки, регулятора. Это работает для всех параметров, кроме водяного охлаждения и VRD.

Параметры сварки

ЗакрытоПараметры сварки TIG

Перечисленные здесь параметры доступны для настройки при сварочном процессе TIG.

Параметр Значение параметра Описание
Газ до 0,0 ... 10 с, авто, шаг 0,1
По умолчанию = Авто
 Подача газа до сварки - это функция сварки, которая запускает расход защитного газа до зажигания дуги. Это гарантирует, что металл не будет контактировать с воздухом перед началом выполнения сварного шва. Используется для всех металлов, но в основном для нержавеющей стали, алюминия и титана.
При выборе режима Auto подача газа до сварки определяется автоматически в зависимости от сварочного тока.
Нарастание тока
0,0 ... 5 с, шаг 0,1
По умолчанию = 0 с		 Нарастание тока - это функция сварки, определяющая время, в течение которого сварочный ток постепенно увеличивается до желаемого уровня сварочного тока в начале сварки.
Горячий старт ВКЛ./ВЫКЛ.
По умолчанию = ВЫКЛ.		 Функция сварки, которая использует более высокий или низкий сварочный ток в начале сварки. После периода горячего старта ток переходит на нормальный уровень сварочного тока. Это облегчает начало выполнения сварного шва, особенно для материалов на основе алюминия. Время горячего старта используется только в двухтактном режиме горелки.
- Уровень горячего старта -80 ... +100 %, шаг 1
По умолчанию = +30 %
- Время горячего старта 0,1 ... 9,9 с, шаг 0,1
По умолчанию = 1,2 с
Уровень Minilog -99 % ... 125 %, шаг 1
По умолчанию = -80 %		 Minilog - это функция сварки TIG, которая позволяет с помощью выключателя горелки переключаться между сварочным током и током Minilog, который может быть ниже или выше сварочного тока. Более подробная информация приведена в разделе Логика кнопки горелки.
Информацию о настройке Minilog на ON см. в разделе Панель управления Minarc T 223 ACDC.
4T LOG (4TL) ВКЛ./ВЫКЛ.
По умолчанию = ВЫКЛ.		 4T LOG - это функция сварки TIG, которая позволяет использовать триггер горелки для запуска и остановки сварки, а также для переключения между уровнями сварочного тока.
Поисковая дуга позволяет использовать более низкий ток в течение короткого периода времени в начале сварки. Это обеспечивает точное начало сварки.
Завершающая дуга позволяет использовать более низкий ток в течение короткого периода времени в конце сварки. Это снижает количество дефектов сварки, вызванных образованием кратера в конце сварки.
- Поисковая дуга (SA) 0 % (ВЫКЛ.) / 5 % ... 90 %, шаг 1 %
По умолчанию = 0 %
- Ток окончания (TA) 0 % (ВЫКЛ.) / 5 % ... 90 %, шаг 1 %
По умолчанию = 0 %
Понижение силы тока 0,0 ... 1,5 с, шаг 0,1
По умолчанию = 0,1 с		 Понижение силы тока - это функция сварки, определяющая время, в течение которого сварочный ток постепенно снижается до уровня конечного тока.
Последующая продувка газом 0.0 ... 9,9 с, Авто, шаг 0,1
По умолчанию = Авто		 Подача газа после сварки - это функция сварки, которая продолжает расход защитного газа после погасания дуги. Это гарантирует, что горячий сварной шов не будет контактировать с воздухом после гашения дуги, что защищает как сварной шов, так и электрод. Используется для всех металлов. Нержавеющая сталь и титан в основном требуют более продолжительной последующей подачи газа.
При выборе режима Auto подача газа после сварки определяется автоматически в зависимости от сварочного тока.
Водяное охлаждение ВЫКЛ/АВТО/ВКЛ
По умолчанию = Авто		 При выборе ON охлаждающая жидкость циркулирует непрерывно, а при выборе Auto - только во время сварки.
Этот параметр применяется ко всем каналам памяти.
Мин. ДУ Min = Минимальный предел тока
Макс = Максимальный предел тока






 Минимальный и максимальный пределы сварочного тока для дистанционного управления.
Эти параметры используются для ограничения диапазона регулировки тока для аналоговых дистанционных управлений.
Ограничения по току не распространяются на дистанционное управление с кулисным переключателем TXR20.
Макс. ДУ

ЗакрытоПараметры сварки MMA

Перечисленные здесь параметры сварки доступны для настройки в сварочном процессе MMA.

Параметр Значение параметра Описание
Уровень горячего старта -10 ... +10, шаг 1
По умолчанию = 0
 Функция сварки, которая использует более высокий или низкий сварочный ток в начале сварки. После периода горячего старта ток меняется до нормального уровня сварочного тока. Это облегчает начало выполнения сварного шва, особенно для материалов на основе алюминия.
VRD ВКЛ./ВЫКЛ.
По умолчанию = ВЫКЛ.
(В моделях источников питания AU VRD заблокирован на включение)		 Устройство снижения напряжения (VRD) уменьшает напряжение холостого хода, чтобы поддерживать его ниже определенного значения.
Этот параметр применяется ко всем каналам памяти.
Дистанционное управление мин. Min = Минимальный предел тока
Макс = Максимальный предел тока
 Эти параметры используются для ограничения диапазона регулировки тока для аналоговых дистанционных управлений.
Ограничения по току не распространяются на дистанционное управление с кулисным переключателем TXR20.
Дистанционное управление макс.

ЗакрытоПараметры очистки и полировки

Перечисленные здесь параметры доступны для настройки с помощью процессов очистки и полировки.

Параметр Значение параметра Описание
Водяное охлаждение ВЫКЛ/АВТО/ВКЛ
По умолчанию = Авто		 При выборе ON охлаждающая жидкость циркулирует постоянно, а при выборе Auto охлаждающая жидкость циркулирует только во время очистки и полировки.
Этот параметр применяется ко всем каналам памяти.
Дистанционное управление мин. Min = Минимальный предел тока
Макс = Максимальный предел тока
 Минимальный и максимальный пределы тока для дистанционного управления.
Эти параметры используются для ограничения диапазона регулировки тока для аналоговых дистанционных управлений.
Ограничения по току не распространяются на дистанционное управление с кулисным переключателем TXR20.
Дистанционное управление макс.
