Panou de control Minarc T 223 ACDC

Această secțiune descrie comenzile și caracteristicile panoului de control al Minarc T 223 ACDC.

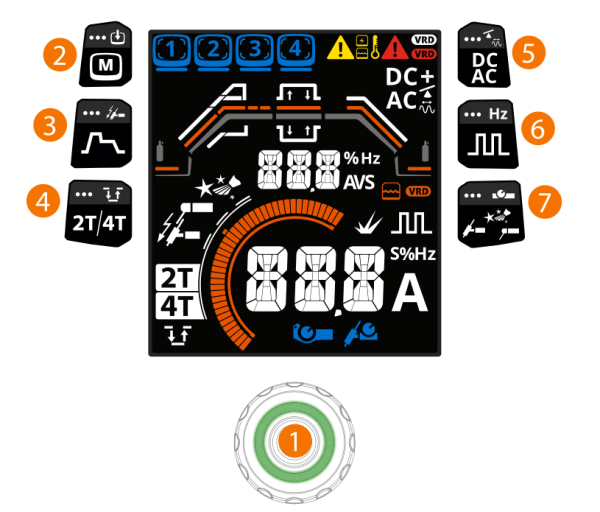

Puteți accesa diferite ajustări și configurări ale parametrilor apăsând butoanele fizice (2-7 în figura de mai jos). După efectuarea ajustărilor, ieșiți apăsând din nou același buton sau apăsând un alt buton.

Informații generale

1.

Butonul de control

>>  Reglare și selecție (pentru mai multe informații, consultați Vizualizare principală)

2.

Buton Canale de memorie

>>  Apăsare scurtă: Schimbă canalul de memorie

>>  Apăsare lungă: Salvează parametrii în canalul de memorie

3.

Parametrii de sudare și butonul de aprindere TIG HF

>>  Apăsare scurtă: Reglarea parametrilor de sudare

>>  Apăsare lungă: Comută între pornirea/oprirea aprinderii TIG HF (cu AC TIG, aprinderea HF este întotdeauna pornită)

4.

Buton logic de declanșare (TIG, procese de curățare și lustruire)

>>  Apăsare scurtă: Comută între funcțiile logice de declanșare 2T și 4T

>>  Apăsare lungă în 2T: Activează 4T și Minilog

>>  Apăsare lungă în 4T: Activează Minilog

>>  Apăsați scurt când Minilog este activat: Dezactivează Minilog și modifică logica de declanșare la 2T

>>  Apăsați lung când Minilog este activat: Dezactivează Minilog, dar logica declanșatorului rămâne în 4T

5.

Buton mod curent

>>  Apăsare scurtă în TIG: Comută între modurile de curent continuu și curent alternativ

>>  Apăsați lung în modul de curent alternativ: Reglarea echilibrării c.a.

>>  Apăsare scurtă în modul de reglare a echilibrării c.a.: Reglarea frecvenței c.a.

>>  Apăsare scurtă în MMA: Comută între modurile de curent continuu negativ și curent continuu pozitiv

6.

Buton TIG în impulsuri

>>  Apăsare scurtă: Comută între pornirea/oprirea sudării TIG în impulsuri

>>  Apăsați lung când TIG în impulsuri este activată: Reglarea frecvenței în impulsuri

7.

Buton de proces și telecomandă

>>  Apăsare scurtă: Comută între procesele TIG, MMA, de curățare și de lustruire

>>  Apăsare lungă: Comută între modurile de control de la distanță (telecomandă pedală de mână/picior, telecomandă pistolet și telecomandă oprită). O telecomandă trebuie conectată la dispozitivul de sudură sau la pistoletul de sudură.

Restabilirea setărilor din fabrică

Pentru a reseta dispozitivul la setările din fabrică, apăsați lung simultan butonul logic al declanșatorului (4) și butonul de proces și telecomandă (7).

Simboluri

Simbol	Descriere
	Galben: Avertisment Roșu: Eroare
	Eroare sursă de alimentare
	Unitate de răcire Galben: Eroare unitate de răcire Portocală: Unitatea de răcire este pornită
	Indicator pentru temperatură ridicată (supraîncălzire)
	VRD (Dispozitiv de reducere a tensiunii): Simbolul VRD alb este activat = VRD este pornit Simbolul roșu VRD clipește = Există o problemă cu VRD
	Proces de sudare TIG
	Echilibrare TIG c.a.
	Frecvență c.a.
	Proces TIG în impulsuri
	Frecvență TIG în impulsuri
	Proces de sudare MMA
	Proces de curățare
	Proces de lustruire
	Minilog
	Aprindere HF
	Forță arc (MMA)
AUT	Auto
Err	Eroare
	Telecomandă (pedală mână/picior)
	Telecomandă pistolet



După fiecare sudare, se afișează scurt un rezumat al sudării (Date sudură) timp de 5 secunde.

Pentru a actualiza software-ul panoului de control, contactați serviciul local Kemppi.
