Instalação do cilindro de gás e teste do fluxo de gás

Manuseie os cilindros de gás com cuidado. Existe risco de ferimentos se o cilindro de gás ou sua válvula estiverem danificadas!

Sempre fixe o cilindro de gás adequadamente, na posição vertical, com um suporte especial na parede ou no carrinho do equipamento de soldagem. Mantenha sempre a válvula do cilindro de gás fechada quando não estiver soldando.

- Se for usado um carrinho com um suporte para reservatório de gás, instale primeiro o reservatório de gás no carrinho e depois faça as conexões. - O tamanho máximo recomendado do reservatório de gás a ser instalado no carrinho do T22M é de 20 litros. - Instale a tocha de soldagem na fonte de alimentação antes de instalar e testar o reservatório de gás.

Entre em contato com seu revendedor local da Kemppi para escolher o gás e o equipamento.

1.

Sem carrinho de cilindro de gás: coloque o cilindro de gás em um local adequado e seguro.

2.

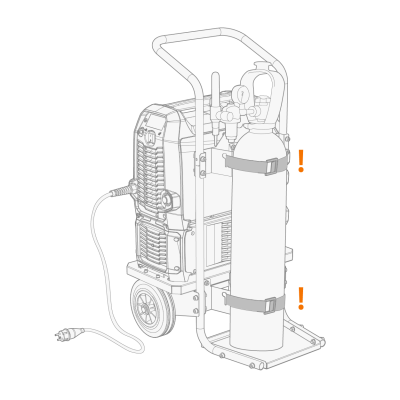

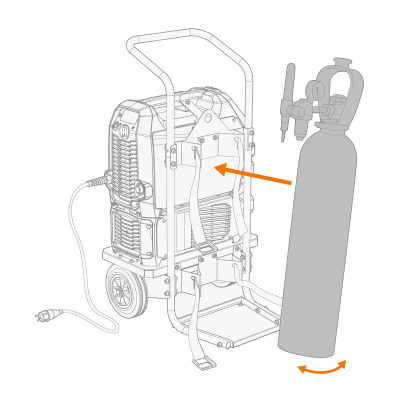

Com carrinho de cilindro de gás: transporte o cilindro de gás no rack do cilindro de gás da unidade de transporte e o prenda com as tiras e os pontos de fixação indicados.

3.

Se ainda não o fez, ligar a tocha de soldagem à fonte de alimentação (ver Conectando a tocha de soldagem TIG).

4.

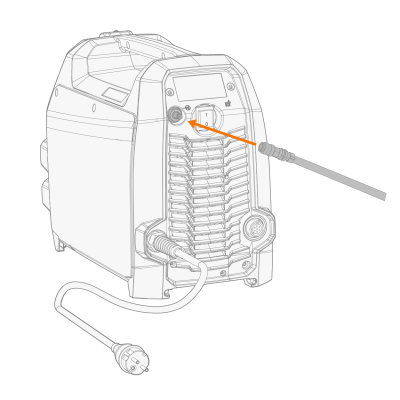

Conecte a mangueira de gás à fonte de alimentação.

5.

Abra a válvula do reservatório de gás.

6.

Inicie o teste de gás pressionando longamente o botão do botão de controle do painel de controle na visualização principal.

Por padrão, o tempo do teste de gás é de 20 s. Durante o teste de gás, é possível ajustar o tempo (entre 0 ... 60 s, etapa de 1 s) girando o botão de controle.

Para encerrar o teste de gás, pressione o botão de controle.

7.

Verifique e ajuste o fluxo de gás. Utilizar um medidor de caudal externo e um regulador para medição e regulação.
