Instalación del cilindro de gas y prueba del flujo de gas

Tenga cuidado al manipular los cilindros de gas. ¡Existe riesgo de lesiones si el cilindro de gas o la válvula del cilindro están dañadas!

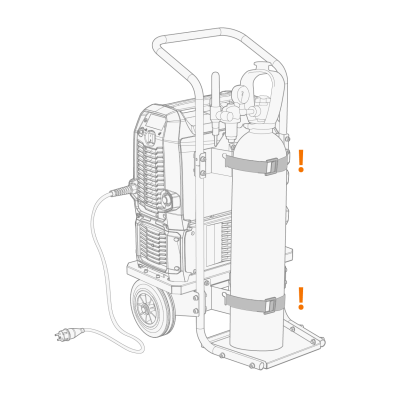

Asegure siempre la botella de gas correctamente en posición vertical a un soporte especial en la pared o en el carro del equipo de soldadura. Mantenga siempre la válvula de la botella de gas cerrada cuando no esté soldando.

- Si se utiliza un carro con soporte para botellas de gas, instale primero la botella de gas en el carro y, a continuación, realice las conexiones. - El tamaño máximo recomendado de la botella de gas para instalar en el carro T22M es de 20 litros. - Instale la antorcha de soldadura en la fuente de potencia antes de instalar y probar la botella de gas.

Póngase en contacto con su distribuidor local de Kemppi para elegir el gas y el equipo.

1.

Sin carro para el cilindro de gas:coloque el cilindro de gas en un lugar adecuado y seguro.

2.

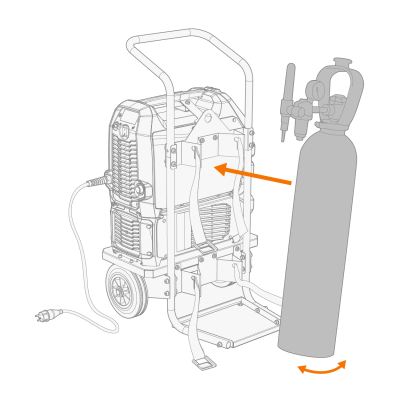

Con el carro para el cilindro gas: desplace el cilindro en el soporte de la unidad de transporte y fíjelo en su sitio con las correas y los puntos de sujeción proporcionados.

3.

Si aún no lo ha hecho, conecte la antorcha de soldadura a la fuente de potencia (consulte Conexión de la antorcha de soldadura TIG).

4.

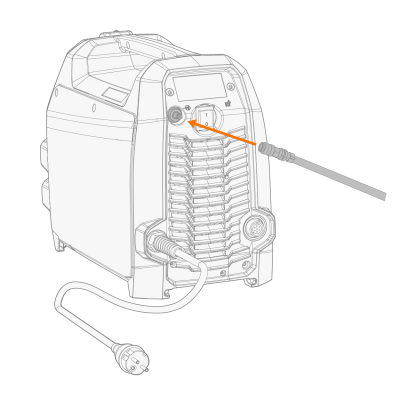

Conecte la manguera de gas a la fuente de potencia.

5.

Abra la válvula de botella de gas.

6.

Inicie la prueba de gas pulsando prolongadamente el botón de la perilla de control del panel de control en la vista principal.

Por defecto, el tiempo de prueba de gas es de 20 s. Durante la prueba de gas, puede ajustar el tiempo (entre 0 ... 60 s, paso 1 s) girando la perilla de control.

Puede finalizar la prueba de gas pulsando el botón de la perilla de control.

7.

Compruebe y ajuste el flujo de gas. Utilice un caudalímetro y un regulador externos para la medición y el ajuste.
