Funktionen der Brennertaster-Logik

Wechseln Sie zwischen der Brennertaster-Logik 2T und 4T, indem Sie die Taste für die Brennertaster-Logik am Bedienpanel drücken. Die Brennertaster-Logik-Funktionen 2T und 4T sind für WIG-, Reinigungs- und Polierprozesse verfügbar.

Sie können die Brennertaster-Logik während des Schweißens/Reinigens/Polierens nicht ändern.

2T (Standard)

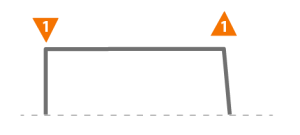

Beim 2T-Schweißen zündet das Drücken des Brennertasters den Lichtbogen. Das Loslassen des Brennertasters schaltet den Lichtbogen aus.

Beim 2T-Reinigen/Polieren zündet das Drücken des Brennertasters den Strom. Das Loslassen des Brennertasters schaltet den Strom ab.

4T

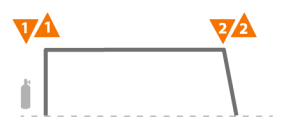

Beim 4T-Schweißen wird durch Drücken des Brennertasters das Vorströmgas gezündet, und durch Loslassen des Brennertasters wird der Lichtbogen gezündet. Erneutes Drücken des Brennertasters schaltet den Lichtbogen aus. Das Loslassen des Brennertasters beendet das Nachströmgas.

Bei der 4T-Schweißung mit Heißstart wird durch Drücken des Brennertasters das Vorströmgas für eine vordefinierte Dauer gezündet, danach zündet der Lichtbogen automatisch und der Strom wird auf den Heißstartwert erhöht. Sobald der Brennertaster losgelassen wird, sinkt der Strom auf die normale Schweißstromstärke. Wenn der Brennertaster losgelassen wird, bevor die Startsequenz die Hotstart-Phase erreicht, wird der Lichtbogen ohne Hotstart gezündet.

Bei 4T-Reinigungs- und Polierprozessen wird der Strom gezündet, wenn der Brennertaster gedrückt und losgelassen wird. Erneutes Drücken und Loslassen des Brennertasters schaltet den Strom ab.

Wenn die Reinigung oder das Polieren nicht innerhalb von 10 Sekunden nach dem Drücken und Loslassen des Auslösers in 4T begonnen wird, wird die Stromquelle aus Sicherheitsgründen abgeschaltet. Der Benutzer muss den Brennertaster erneut drücken, um mit dem Reinigen oder Polieren zu beginnen.

Minilog (nur WIG 4T)

WIG-Schweißen, bei dem mit dem Brennerschalter zwischen dem Schweißstrom und dem Minilog-Strom gewechselt werden kann, der niedriger oder höher als der Schweißstrom sein kann. Der Benutzer stellt die Parameter ein. Eine Anwendung ist das Schweißen über Heftschweißungen. Er fungiert auch als "Pausenstrom", wenn sich z. B. die Schweißposition ändert. Minilog kann nur mit der Brennertaster-Logik WIG 4T verwendet werden.

>>  Um die Minilog-Brennertaster-Logik in Betrieb zu nehmen, drücken Sie im 2T- oder 4T-Modus lange auf die Taste für die Brennertaster-Logik am Bedienpanel.

>>  Stellen Sie die Minilog-Stufe in den Schweißparametern ein.

Die Brennertaster-Logik von Minilog ist bei E-Hand und bei Reinigungs- und Polierprozessen nicht verfügbar.

Sie können Minilog auf AUS stellen und die Brennertaster-Logik auf 2T einstellen, indem Sie die Taste für die Brennertaster-Logik im 4T-Modus drücken.

Sie können Minilog auf AUS stellen (und im 4T-Modus der Brennertaster-Logik bleiben), indem Sie die Taste für die Brennertaster-Logik im 4T-Modus lang drücken.
