Minarc T 223 ACDC Bedienpanel

Dieser Abschnitt beschreibt die Bedienelemente und Funktionen des Bedienpanels der Minarc T 223 ACDC.

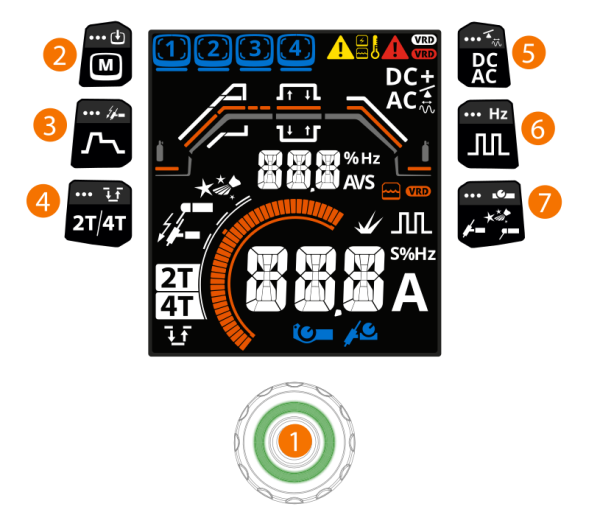

Sie können auf verschiedene Parametereinstellungen und Setups zugreifen, indem Sie die physischen Tasten (2-7 in der Abbildung unten) drücken. Nachdem Sie die Einstellungen vorgenommen haben, verlassen Sie das Gerät durch erneutes Drücken der gleichen Taste oder durch Drücken einer anderen Taste.

Allgemeines

Einstellknopf

>> Einstellung und Auswahl (für weitere Informationen siehe Hauptansicht)

Taste für Speicherkanäle

>> Kurz drücken: Wechselt den Speicherkanal

>> Lang drücken: Speichern der Parameter im Speicherkanal

Schweißparameter und WIG HF-Zündung Taste

>> Kurz drücken: Einstellung der Schweißparameter

>> Lang drücken: Umschalten zwischen WIG-HF-Zündung EIN / AUS (bei Wechselstrom-WIG ist die HF-Zündung immer eingeschaltet)

Taste Brennertaster-Logik (WIG, Reinigungs- und Polierprozesse)

>> Kurz drücken: Schaltet zwischen den Funktionen der Brennertaster-Logik 2T und 4T um

>> Langes Drücken in 2T: Schaltet 4T und Minilog ein

>> Langer Druck auf 4T: Schaltet Minilog ein

>> Kurz drücken, wenn Minilog eingeschaltet ist: Schaltet Minilog aus und ändert die Brennertaster-Logik auf 2T

>> Langer Druck, wenn Minilog eingeschaltet ist: Schaltet Minilog aus, aber die Brennertaster-Logik bleibt in 4T

Strom-Modus-Taste

>> Kurzes Drücken im WIG: Schaltet zwischen Gleichstrom- und Wechselstrommodus um

>> Langer Druck im Wechselstrom-Modus: Einstellung der Wechselstrom-Balance

>> Kurzes Drücken im Wechselstrom-Einstellmodus: Wechselstrom-Frequenzeinstellung

>> Kurzes Drücken im E-Hand-Modus: Schaltet zwischen Gleichstrom- und Gleichstrom+-Modus um

Puls WIG-Taste

>> Kurz drücken: Schaltet zwischen Puls WIG-Schweißen EIN / AUS um

>> Lang drücken, wenn Puls WIG eingeschaltet ist: Einstellung der Pulsfrequenz

Prozess- und Fernregler-Taste

>> Kurz drücken: Schaltet zwischen WIG-, E-Hand-, Reinigungs- und Polierverfahren um

>> Lang drücken: Umschalten zwischen den Fernsteuerungsmodi (Hand-/Fußfernregler, Brenner-Fernregler und Fernregler AUS). Es muss ein Fernregler an das Schweißgerät oder den Schweißbrenner angeschlossen sein.

Werks-Reset

Um das Gerät auf die Werkseinstellungen zurückzusetzen, drücken Sie die Taste Brennertaster-Logik (4) und die Taste Prozess und Fernregler (7) gleichzeitig lang.

Symbole

Symbol	Beschreibung
	Gelb: Warnung Rot: Fehler
	Fehler der Stromquelle
	Kühleinheit Gelb: Fehler der Kühleinheit Orange: Kühleinheit ist eingeschaltet
	Hochtemperaturanzeige (Überhitzung)
	VRD (Leerlaufspannungsreduzierung): Weißes VRD-Symbol leuchtet = VRD ist eingeschaltet Rotes VRD-Symbol blinkt = Es gibt ein Problem mit VRD
	WIG-Schweißen
	Wechselstrom WIG Gleichgewicht
	Wechselstrom-Frequenz
	Puls WIG-Verfahren
	Puls WIG-Frequenz
	E-Hand-Schweißen
	Reinigungsprozess
	Polierverfahren
	Minilog
	HF-Zündung
	Lichtbogenstärke (E-Hand)
AUT	Auto
Err	Fehler
4TL	4T LOG
SA	Suchlichtbogen
TA	Endkraterstrom
	Fernregler (Hand-/Fußfernregler)
	Brenner-Fernregler
